Параметры создания сетки

В этом разделе вы узнаете, как задать параметры построения сетки.

1. Продолжите работу в текущем проекте или откройте проект Plate_Supports.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите Расчет Сетка Опции построения сетки.

   Другой способ: нажмите (Опции для генерации сетки КЕ) на стандартной панели инструментов в верхней части окна программы. Щелкните (Опции построения сетки) в разделе "Параметры" панели инструментов "Опции для генерации сетки КЕ".

   Откроется диалоговое окно "Опции построения сетки".

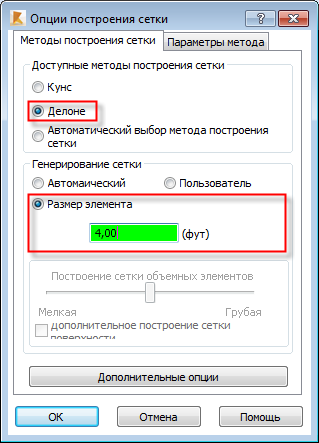

3. В диалоговом окне "Опции построения сетки" задайте следующие параметры:
   • Доступные методы построения сетки: Делоне,
   • Генерация сетки: Размер элемента, а затем введите 4,00.

4. Нажмите OK.

   Плита будет выделена красным цветом.

5. Нажмите кнопку Расчет Создание расчетной модели.

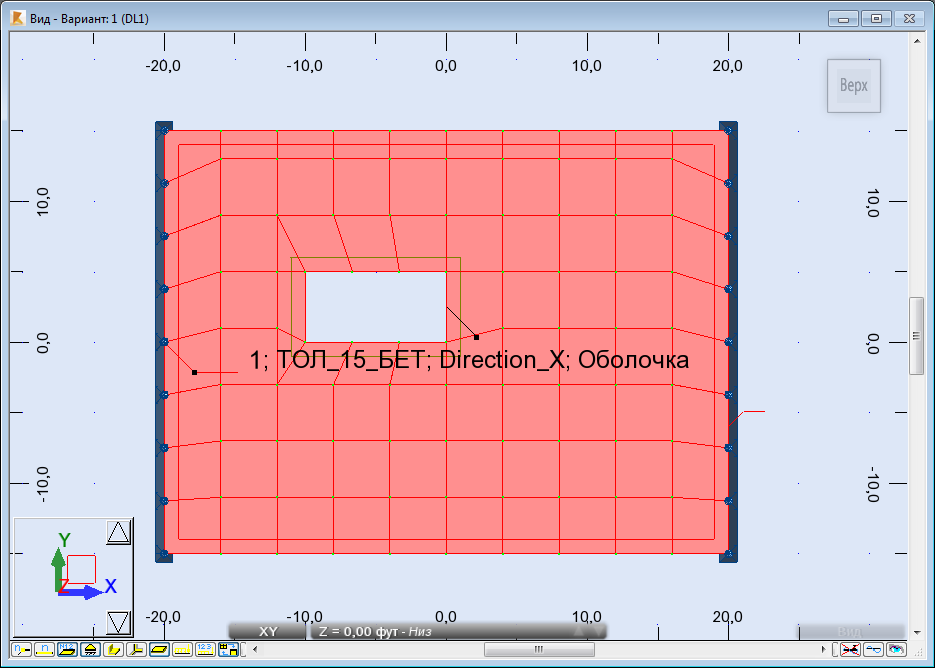

   Ход процесса создания отображается в диалоговом окне "Расчеты", а затем расчетная модель появляется на виде.

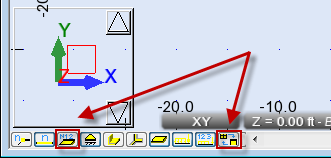

6. Нажмите (Описания панели) и (Расчетная модель(КЭ-ы)) в нижней части области рисования, чтобы скрыть описания плиты и расчетную модель.

7. Щелкните в области рисования, чтобы отменить выбор плиты.
8. Сохраните проект под именем Plate_Meshing.rtd.
