Применение вариантов нагружений

В этом разделе вы узнаете, как определять типы и значения поверхностных нагрузки для отдельных вариантов нагружений.

1. Продолжите работу в текущем проекте или откройте проект Plate_Defined_Loads.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 2: ЭКСП.1.

3. Нажмите (Нагрузки Назначение нагрузки).

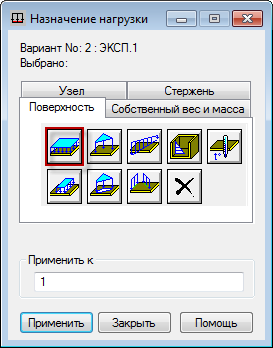

   Откроется диалоговое окно "Назначение нагрузки".

4. Перейдите на вкладку Поверхность и нажмите кнопку (Плоскостная равномерно-распределенная нагрузка).

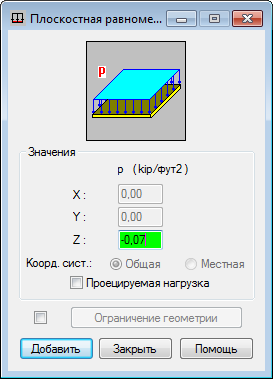

   Откроется диалоговое окно "Плоскостная равномерно-распределенная нагрузка".

5. Введите -0.07 в поле PZ: и нажмите кнопку Добавить.

6. Поместите курсор в поле "Применить к" и введите 1, чтобы указать плиту, к которой требуется приложить плоскостную равномерно-распределенную нагрузку.

   Кроме того, можно выбрать плиту графически. Для этого перейдите к области чертежа. В ней появится значок , разрешающий выбор плиты.

7. Нажмите кнопку Применить.

   Нагрузка ЭКСП.1 появится в области рисования.

8. Щелкните (Описания величины нагрузки) в нижней части области рисования, чтобы отобразить описание нагрузки.

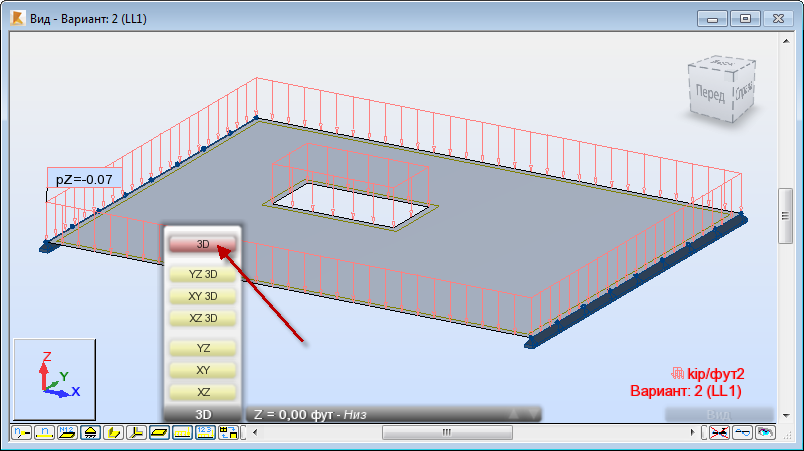

9. В нижней части области рисования разверните список видов, а затем выберите 3D.

10. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 3: ЭКСП.2.

11. В диалоговом окне "Назначение нагрузки", а затем на вкладке Поверхность нажмите (Линейная нагрузка (плоская)).

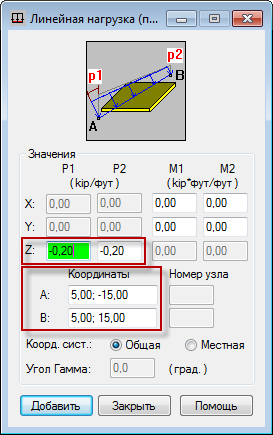

    Будет открыто диалоговое окно "Линейная нагрузка (плоская)".

12. В диалоговом окне "Линейная нагрузка (плоская)" задайте следующие параметры:
    • P1 = P2: - 0,20.
    • Координаты: A: (5,00, -15,00) и B: (5,00, 15,00).

13. Нажмите Добавить.

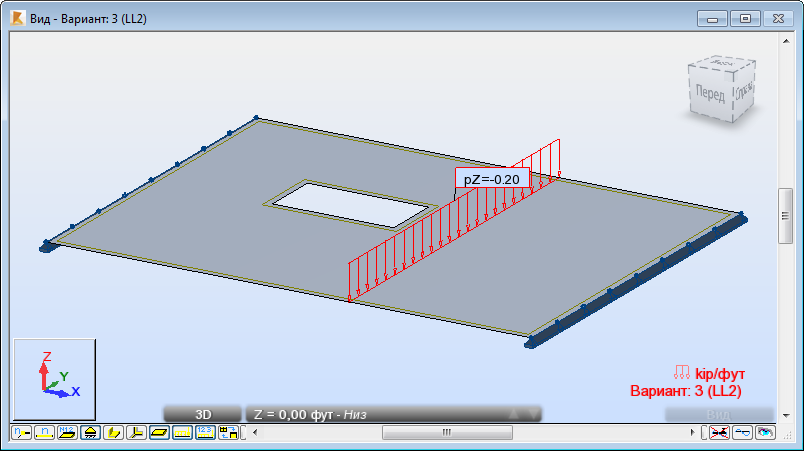

    Нагрузка ЭКСП.2 появится в области рисования.


14. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 4: ЭКСП.3.

15. В диалоговом окне "Назначение нагрузки", а затем на вкладке Поверхность, нажмите кнопку (Распределенная плоская нагрузка на контур).

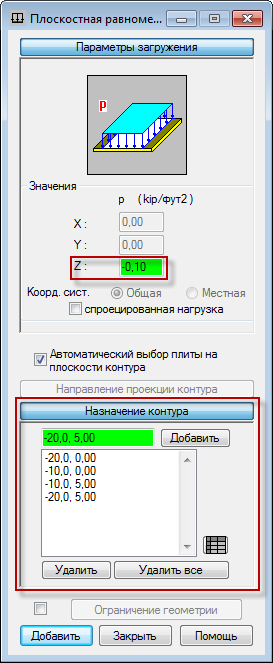

    Откроется диалоговое окно "Распределенная плоская нагрузка на контур".

16. Введите -0,10 в поле PZ.
17. Нажмите Создание контура.

    Область "Создание контура" будет развернута.

18. Для создания контура для нагрузки введите следующие координаты точек:
    • (-20,00, 0,00), нажмите Добавить.
    • (-10,00, 0,00), нажмите Добавить.
    • (-10,00, 5,00), нажмите Добавить.
    • (-20,00, 5,00), нажмите Добавить.

19. Нажмите Добавить.

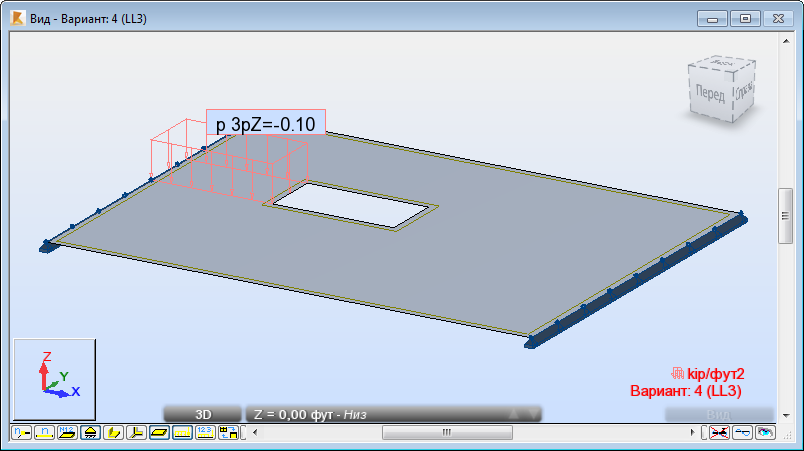

    Нагрузка ЭКСП.3 появится в области рисования.


20. Закройте диалоговое окно Назначение нагрузки.
21. Выберите Нагрузки Таблица нагрузок, чтобы открыть таблицу "Нагрузки".

    Другой способ: нажмите (Таблицы) на панели инструментов "Модель конструкции" в правой части окна программы для открытия диалогового окна Таблицы: данные и результаты. Затем выберите Нагрузки и нажмите ОК.

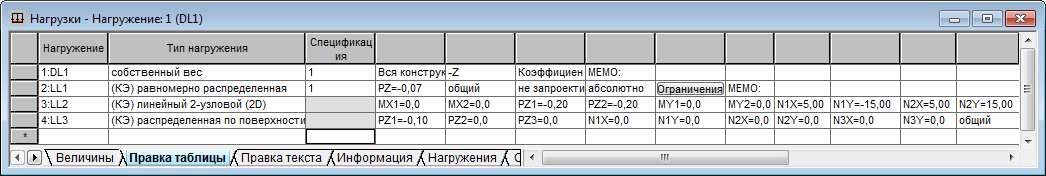

    Будет открыта таблица "Нагрузки".

22. Убедитесь в том, что свойства нагрузки соответствуют показанным на рисунке ниже:

    Совет: Для изменения заданных нагрузок можно использовать таблицу "Нагрузки". Например, можно изменить типы нагрузок, список элементов, к которым прикладываются нагрузки и значения этих нагрузок. Можно также использовать эту таблицу для добавления новых нагрузок на конструкцию.
23. Щелкните значок в верхнем правом углу таблицы, чтобы закрыть таблицу Нагрузки.

24. Щелкните в области рисования, чтобы отменить выбор плиты.
25. Сохраните проект под именем Plate_Applied_Loads.rtd.
