Определение опор

В этом разделе вы узнаете, как определять опоры, фиксированные в направлениях UX- и UZ-.

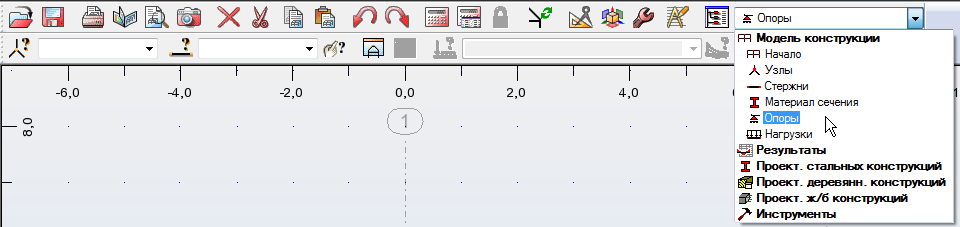

1. На стандартной панели инструментов разверните раскрывающееся меню "Размещения" и выберите Опоры, как показано ниже, или выберите Геометрия > (Опоры).




2. В диалоговом окне "Опоры" дважды щелкните "Шарнир" (показано ниже), чтобы открыть диалоговое окно "Определение опор".

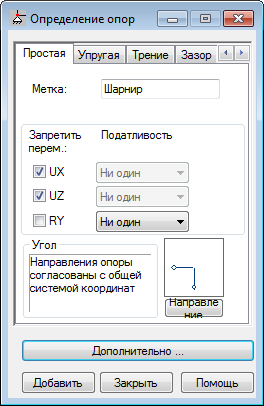

3. В диалоговом окне "Определение опор", на вкладке Простая убедитесь в том, что выбраны значения Запретить перем. UX и UZ, как показано на рисунке ниже.




4. Нажмите Закрыть.

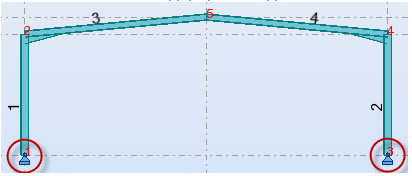

5. В диалоговом окне "Опоры" убедитесь в том, что параметр "Шарнирная" выбран и щелкните на узлы в нижней части конструкции для применения к ним шарнирной опоры, как показано на рисунке ниже.



   Примечание: также вы можете ввести необходимые номера узлов в поле "Текущий выбор" диалогового окна "Опоры".
6. Сохраните проект под именем Structure-Project-Loads.rtd.

Щелкните здесь, чтобы перейти к спецификации.
