Настройка параметров расчета — фактическое армирование

В этом разделе вы узнаете, как задать параметры расчета и начать расчет фактической площади арматуры.

1. Продолжите работу в текущем проекте или откройте проект Plate_Required_Reinforcement_Tabular.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите (Окно Диалоговое окно "Инспектор").

   Откроется диалоговое окно "Инспектор объектов".

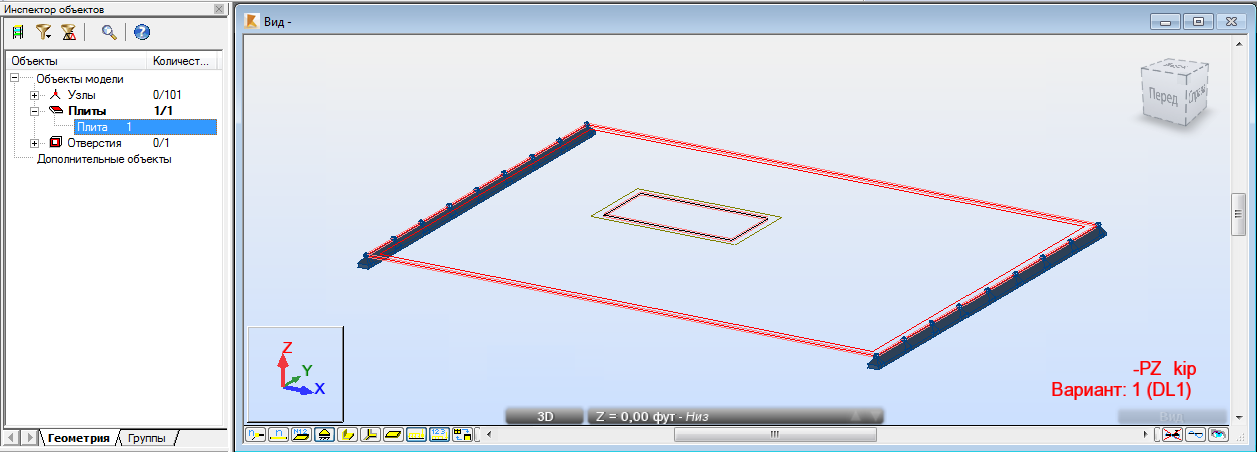

3. В диалоговом окне "Инспектор объектов" разверните список Плиты, а затем выберите плиту Плита 1.

   Плита будет выделена красным цветом.


4. Выберите (Проект Фактическая арматура ж/б элементов).

   Откроется размещение "Плита — фактическое армирование". Размещение делится на две части: вид Плита - карта армирования и диалоговое окно Армирование плиты и оболочки.

5. Нажмите (Вид Масштаб Показать все) для улучшения визуализации определенной плиты.
6. Нажмите (Расчет Шаблон армирования. ).

   Будет открыто диалоговое окно "Шаблоны армирования — ACI 318-11".

7. На вкладке Общие выберите Стержни в качестве типа арматуры.
8. Перейдите на вкладку Конструктивное арм. и отмените выбор .
9. Нажмите OK.

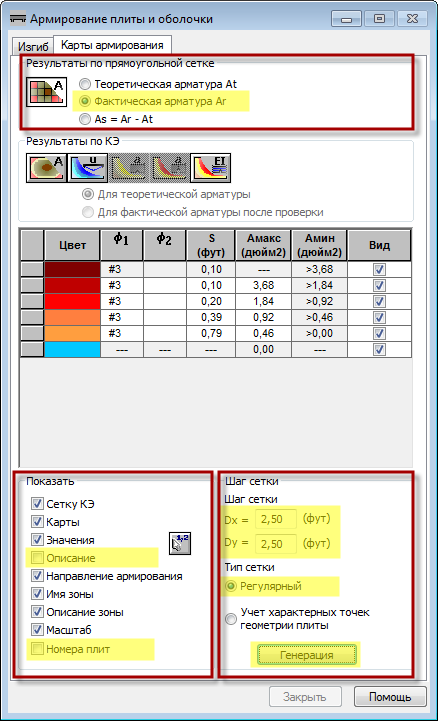

10. Для отображения карт фактического армирования перейдите в диалоговое окно "Армирование плиты и оболочки". Перейдите на вкладку Карты армирования, а затем в группе Результаты по прямоугольной сетке выберите Фактическая арматура Ar.
11. Для улучшения видимости карты армирования перейдите к группе Отображение и отмените выбор пунктов Описание и Номера плит.
12. Для настройки сеток карт армирования для пластины перейдите к группе Параметры сетки, а затем задайте следующие свойства:
    • Шаг сетки: Dx=Dy=2,50.
    • Тип сетки: Регулярный.
    • Нажмите кнопку Генерация.

13. Нажмите (Расчет Расчеты).

    Откроется диалоговое окно "Расчеты".

14. Щелкните Расчет.

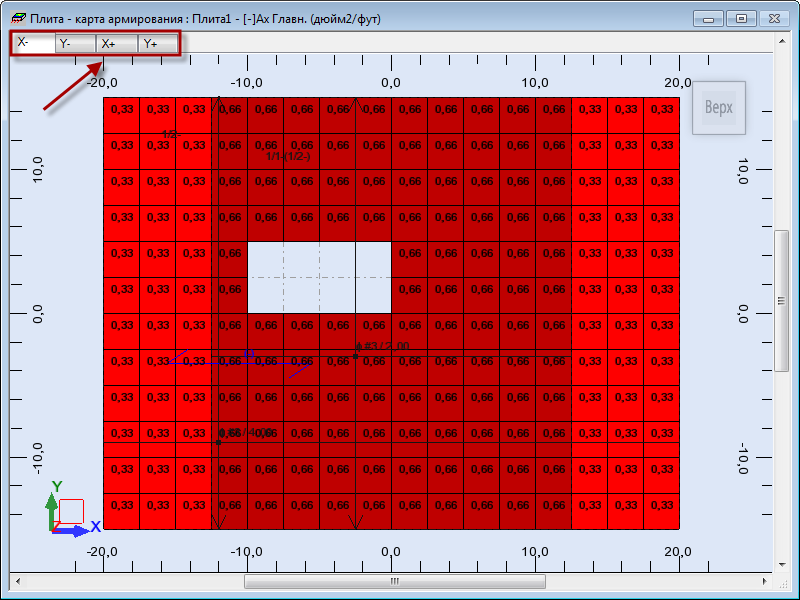

    На виде будет отображена площадь нижнего фактического армирование в направлении X. Для просмотра арматуры для других направлений в левом верхнем углу экрана выберите другую вкладку, например, Y-.


    Прим.: Как видите, максимальный объем фактического армирования находится в центре плиты, таким образом, результаты соответствуют проему и методу опоры плиты.
15. Сохраните проект под именем Plate_Provided_Reinforcement.rtd.
