Кривая несущей способности

Доступ

• Выберите Результаты Дополнительно Кривая несущей способности.

В этом случае отображаются следующие эпюры:

• сумма реакций в заданном направлении как функция узлового перемещения в том же направлении;
• спектральное ускорение в функции спектрального перемещения: диаграмма, полученная из упомянутой выше диаграммы после конвертирования ее в спектральное пространство (см. нормы ATC-40, глава 8.2.2.1.1).

Характерная точка, вычисленная на основании спектральной несущей способности (нормы ATC 40 глава 8.2.2.1.3), определяет структуру отклика (максимальные перемещения) на движения грунта при землетрясении.

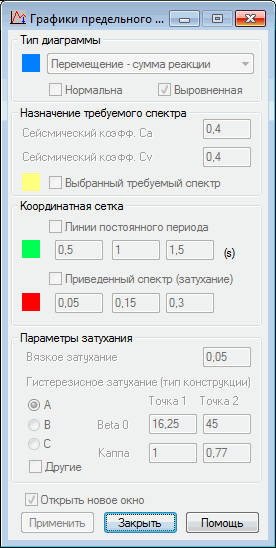

В этом диалоговом окне можно выбрать один из следующих типов диаграмм:

• Перемещение: сумма реакции (при выборе все параметры в диалоговом окне становятся недоступными);
• Спектр вместимости;
• Демпфирование: период (эффективный) (при выборе все параметры в диалоговом окне становятся недоступными);

Параметры "Нормальная" и "Выровненная" доступны только для диаграммы спектра вместимости. При выборе параметра "Выровненная" отображаемая диаграмма сглаживается.

В поле "Назначение требуемого спектра" можно определить требуемый спектр (спектр движения грунта при землетрясении). Требуемый спектр определяется с помощью сейсмических коэффициентов Ca и Cv (см. нормы ATC-40, глава 4). При выборе параметра "Выбранный требуемый спектр" можно увидеть график, полученный в результате пересечения линий постоянного периода с должным образом вычисленными приведенными значениями спектра.

Параметры в поле "Координатная сетка" включают:

• Линии постоянного периода: отображение линий постоянного периода. Значения, вводимые в соответствующие поля, должны быть положительными.
• Приведенный спектр (затухание): отображение сетки приведенного спектра. В доступных полях можно задать значения коэффициента затухания в диапазоне <0; 1>, которые используются для определения приведенного спектра. При вводе 0 процентное значение затухания равно 0 %, а при вводе 1 процентное значение затухания равно 100 %.

В поле "Параметры затухания" можно определить два типа затухания конструкции:

• внутреннее (вязкое);
• гистерезисное (тип поведения конструкции).

Для гистерезисного затухания выбирается тип конструкции (A, B или C); параметры "Бета0" и "Каппа", применяемые при вычислении эффективного затухания, вычисляются в программе и отображаются в соответствующих полях на сером фоне. Эти значения можно задать самостоятельно, если включен параметр "Другие"; при этом становятся доступными поля "Точка1" и "Точка2". Значения коэффициентов "Бета0" и "Каппа" должны быть положительными.

После определения перечисленных параметров и нажатия на кнопку "Применить" появляется соответствующая диаграмма.

Если выбрана диаграмма Перемещение – суммарная реакция, отображается следующая информация:

• в графической части отображается график суммарной реакции как функция перемещения (суммарной реакцией может быть усилие или момент, в то время как перемещение — угол перемещения или поворота);
• в табличной части отображается таблица, содержащая следующие столбцы (в данном варианте расчета предельного равновесия число строк равно числу шагов):
  • "Шаг" — последовательность номеров итерационных шагов;
  • "Суммарная реакция" — суммарная реакция на каждом шаге;
  • "Перемещение" — перемещение контрольного узла на каждом шаге;
  • Диапазон A-B, B-IO и т. д. — число нелинейных шарниров, включаемых в заданном диапазоне на каждом шаге;
  • A-B, B-IO и т. д. — критерии учета, определенные в диалоговом окне Определение нелинейной модели шарнира (вкладка "Параметры").

Если выбрана диаграмма Спектр несущей способности, отображается следующая информация:

• в графической части отображается диаграмма спектра несущей способности или, если указаны значения соответствующих параметров, диаграмма требуемого спектра, линии периода и точка эксплуатации;
• в табличной части представлена таблица, содержащая следующие колонки:
  • первая установка (таблица содержит только одну строку):

    Колонка без имени с описанием параметра "Точка эксплуатации";

    U, V — координаты точки в системе "Перемещение — сумма реакции";

    Sd, Sa /g — координаты точки в системе "Спектральное перемещение — спектральное ускорение";

    Beff, Teff — координаты точки в системе "Эффективное демпфирование — эффективный период";

  • вторая установка (число строк в таблице равно числу шагов в данном случае временного анализа):

    Step — номера шагов итерации;

    Teff — значения эффективного периода на каждом шаге;

    Beff — значения эффективного демпфирования на каждом шаге;

    Альфа — коэффициент эффективной массы на каждом шаге;

    PF — множитель модального участия на каждом шаге.

Щелчком правой кнопкой мыши внутри таблицы открывается контекстное меню. (оно работает так же, как Расчет колебаний). В контекстное меню также включены следующие параметры (меню "Диаграммы: свойства"):

• "Автоматический диапазон": при выборе диаграмма изображается для всего временного диапазона, заданного для расчета;
• "Определение диапазона пользователем": при выборе диаграмма изображается для диапазона, задаваемого пользователем с помощью курсора на диаграмме.
