Расчет колебаний: диаграммы

Результаты расчета колебаний могут быть представлены в виде диаграмм, карт или деформаций конструкции. Диаграммы можно строить как для огибающей, так и для каждого компонента времени. При выборе дополнительного варианта нагружения (+/–), создаваемого для огибающих, в Robot отображаются огибающие. При выборе основного варианта становятся доступны результаты по отдельному компоненту с определенными шагами времени. Выберите меню "Результаты" > "Дополнительно" > "Расчет колебаний. Диаграммы", чтобы открыть следующее диалоговое окно.

Графические результаты расчета форм колебаний представлены в виде зависимых от времени диаграмм для выбранного значения в выбранном варианте расчета колебаний. Диаграммы и таблицы с описанием выводятся в окне "Диаграммы колебаний".

Диалоговое окно Расчет колебаний

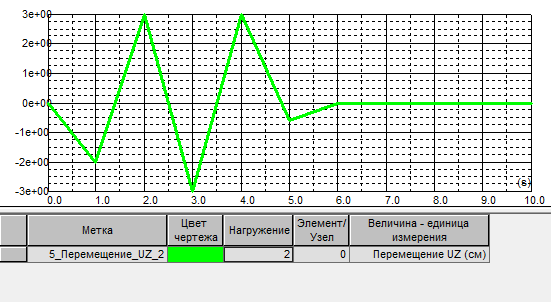

После построения графиков и перемещения их на панель "Представляемые диаграммы" нажмите кнопку "Применить", чтобы отобразить выбранные диаграммы в окне. На следующем рисунке показан пример диаграммы для варианта расчета колебаний.

В верхней части рисунка представлены совмещенные диаграммы для выбранных значений. Значения абсциссы представляют собой переменные времени. Описание диаграмм и крайние значения выбранных параметров представлены в таблице.

Расположите курсор в таблице, нажмите правую кнопку мыши, чтобы открыть контекстное меню, и выберите параметр "Столбцы". На экран будет выведено диалоговое окно выбора значений для включения в таблицу диаграмм расчета колебаний.

Параметры контекстного меню (Диаграммы: меню "Свойства"):
