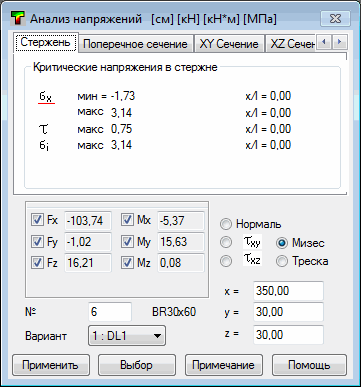

На вкладке "Стержень" диалогового окна Расчет напряжений отображаются предельные напряжения, полученные в выбранном сечении стержня XZ.
В данном окне будут представлены следующие экстремальные значения напряжений, вычисленные в точках стержня:
- нормальное напряжение σx (максимальное и минимальное)
- касательное напряжение - τ
- "Напряжение σi" — значения приведенного напряжения, рассчитанные согласно выбранной гипотезе (HMH, Tresca).
Координаты точки, в которой вычислено соответствующее экстремальное напряжения, даны для каждого представленного значения напряжения.
Прим.: Если выбрать для представления нормальное напряжение СИГМА X, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
