Ориентация местной системы.

Эта опция позволяет пользователю определить ориентацию в пространстве для плоских конечных элементов (опция Изменить направление локальной оси Z). После определения плиты, есть также возможность определения нормали к поверхности плиты (через ось Z локальной системы координат). Опция активизируется через:

• выбор команды меню: Геометрия > Свойства > Локальное направление на панели;
• нажатие на кнопку на панели инструментов.

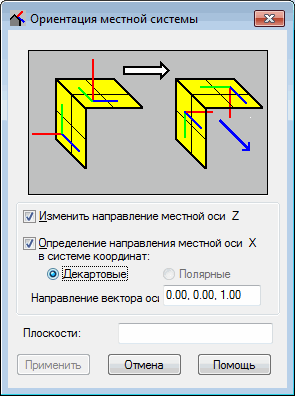

При выборе этой опции на экране появляется диалоговое окно, представленное ниже.

Прим.: Эта опция доступна только для конструкций двух видов: плит и оболочек.

Также есть возможность определить направление локальной оси X на панели. На каждой из панелей можно ввести декартову или полярную систему координат.

После определения панели пользователь может также определить направление нормали к этой панели (направление оси Z локальной системы координат). Далее, опция Определение направления локальной оси X позволяет определить направление локальной оси X на панели (например: вектор (0, 0, 1) может быть направляющим вектором). На следующем рисунке представлен вектор оси Х для нескольких стен. В качестве разделителя в определении вектора используется разделитель определенный в системе Microsoft^® Windows (также возможно использование пробел в качестве разделителя).

В случае выбора полярной системы координат включение опции Определение направления локальной оси X делает доступным поле Начало координат, в котором может быть определена точка, являющаяся началом системы координат.

Следует заметить, что поверхностная нагрузка, приложенная к панели, может быть задана в локальной системе координат панели.

Прим.: Результаты расчета представляются в локальной системе координат элемента. В диалоговом окне Выбора направления можно выбрать описание системы координат для их табличного или графического представления. Результаты в табличной и графической форме могут быть преобразованы с помощью опций, расположенных в диалоговом окне Выбор направления (это окно раскрывается при нажатии кнопки "Направление" на вкладке "Детальный"). Может оказаться полезным ввести локальную систему для каждой из панелей конструкции.

Они могут иметь разные направления в каждой из панелей, что особенно удобно в случае 3D конструкций. Изменение локальных координатных систем на панелях может быть выполнено двумя способами.

Чтобы изменить направление нормали (направление оси Z локальной системы координат панели) следует открыть диалоговое окно Вращение локальной системы панели и выполнить следующие действия:

• включить опцию Изменить локальную ось Z;
• указать панель, на которой локальная система координат должна быть изменена;
• нажмите кнопку "Применить".

Или

• поместить курсор в поле Панели;
• выделить панели, для которых направление нормали следует изменить, (номера панелей вводятся в поле Панели в диалоговом окне Вращение локальной системы панели);
• включить опцию Изменить локальную ось Z;
• нажмите кнопку "Применить".
