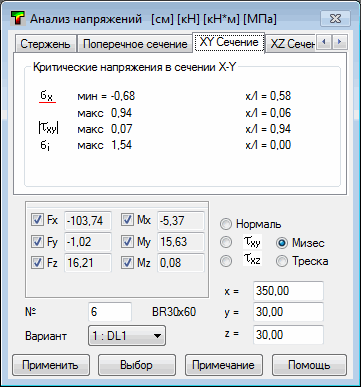

При переходе на вкладку "Сечение XY" в диалоговом окне Расчет напряжений будут представлены полученные в сечении XY предельные напряжения.
В диалоговом окне "Анализ напряжений" будут представлены следующие экстремальные значения напряжений, вычисленные в выбранном поперечном сечении стержня:
- Нормальное напряжение σx (максимальное и минимальное).
- Касательное напряжение τxy.
- "Напряжение σi" — значения приведенного напряжения, рассчитанные согласно выбранной гипотезе (HMH, Tresca).
Координаты точки, в которой вычислено соответствующее экстремальное напряжения, даны для каждого представленного значения напряжения.
Прим.: Если выбрано для отображения нормальное напряжение σx, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
