Определение размеров: вкладка "Общее" (ж/б фундамент)

Вкладка "Общее" позволяет определить тип фундамента и его основные размеры.

Доступ

Выберите Проектирование ж/б элементов Имеющееся армирование, а затем создайте новый ж/б элемент или откройте имеющийся.

По умолчанию это диалоговое окно доступно в нижней части вкладки "Фундамент - Просмотр" компоновки "Фактическое армирование". Открыть это диалоговое окно можно также следующим способом:

• Выберите ж/б элемент Размеры.
• Нажмите (Определение размеров).

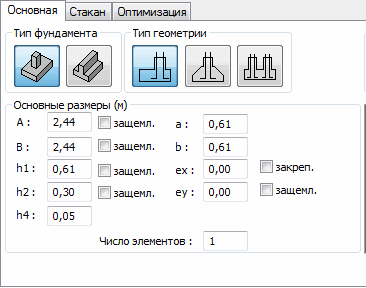

Элементы диалогового окна

Тип фундамента

Выберите один из следующих параметров:

• отдельный фундамент;
• ленточный фундамент для бетонной стены.

Тип геометрии

Выберите один из следующих параметров:

• прямоугольный отдельный фундамент или ленточный фундамент;
• отдельный фундамент или ленточный фундамент переменного поперечного сечения;
• прямоугольный отдельный фундамент или ленточный фундамент для двух колонн.

Если требуется спроектировать фундаменты с поддержкой подстилающего бетона нажмите ("Подстилающий бетон"). Дополнительная вкладка "Подстилающий бетон/Блочный фундамент" отображается в диалоговом окне "Определение размеров", в котором можно задать параметры подстилающего бетона.

Прим.: Параметр "Подстилающий бетон" доступен только для французских геотехнических норм DTU 13.12 и Fascicule № 62 - Titre V.

Условия сопротивления скольжению и условия сопротивления сдвигу и продавливанию в расчетах фундамента на бетонной подготовке не проверяются.

• Скольжение.
• Сдвиг и продавливание.

Тип колонны

Возможность проектирования отдельного фундамента для одной колонны.

Вы можете выбрать следующие типы поперечного сечения колонн:

• прямоугольное;
• круглое.

Прим.: Поле Тип колонны может быть недоступно для некоторых норм железобетона. Это поле доступно только в том случае, если в поле "Тип фундамента" выбран значок "Отдельный фундамент".

Основные размеры

После выбора типа и геометрии фундамента на экране появится список размеров для отдельного или ленточного фундамента.

Размер h4 – это только выравнивающий слой бетона, он не учитывается при расчете фундамента (прочности, скольжении и т. д.)

Прим.: Число полей редактирования, позволяющих определить размеры фундамента, зависит от выбранного типа фундамента и его геометрии.

Параметр Фиксированные находится рядом с полями редактирования размеров:

• Если опция неактивна, программа в процессе расчета подбирает (оптимизирует) размеры фундамента с учетом приложенной нагрузки. Эти расчеты могут предшествовать проектированию для оценки начальных размеров фундамента, соответствующих приложенной нагрузке.
• Если опция активна – включен флаг , размеры фундамента определяются пользователем и не изменяются в процессе расчета и проектирования.
