Для того, чтобы сделать процесс формирования конструкций более простым и эффективным, в программе Robot разработаны различные механизмы.
Курсор мышки изменяет свой вид в зависимости от функции, которую он в данный момент выполняет:
- "рука" – функция выбора;
- "указатель-крест" – определение точки и стержня;
- вид соответствующего объекта – присвоение стержням конструкции соответствующих объектов (опор, сечений, снятия связей и т. д.).
Дополнительно, когда определяются узлы или стержни конструкции, координаты положения курсора в графическом окне заносятся в соответствующие поля Узлы или Стержни. При движении курсора его координаты изменяются.
Активное поле в диалоговом окне подсвечивается. Для полей, представляющих только одно значение, цвет изменяется на зеленый, желтый, красный или синий. Зеленый цвет фона означает, что введенное значение корректно, в то время как желтый, красный и синий говорят о некорректности введенного значения. Желтый цвет фона показывает, что введенное значение выходит за пределы рекомендованных границ, но это допустимо. О недопустимости выхода значения за пределы границ свидетельствует красный цвет фона. Если фон активного поля синий, это означает, что в поле редактирования имеется некорректный набор символов (например, вместо числа 123 введен набор символов mmm). Для всех полей редактирования в программе используются форматы, принятые в диалоговом окне Настройки (единицы измерения, формат числа). В случае полей, в которых вводится только одно значение, это значение может быть введено в произвольных единицах. Как только на клавиатуре будет нажата клавиша "=", это значение будет автоматически принято по умолчанию в единицах, принятых в Robot.
Robot обеспечивает пользователя калькулятором. Калькулятор вызывается командой Инструменты / Калькулятор или двойным щелчком в поле редактирования диалогового окна. В поле редактирования доступен калькулятор арифметических выражений. Как только на клавиатуре будет нажата клавиша "=", это значение будет автоматически принято по умолчанию в единицах, принятых в Robot.

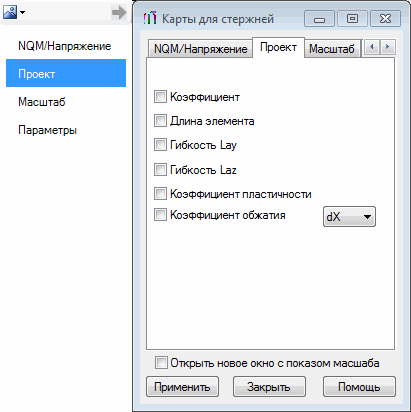

Так как в некоторых диалоговых окнах имеется очень много вкладок, они расположены по левой стороне окон. доступного сбоку диалогового окна (рисунок ниже иллюстрирует это на примере диалогового окна Карты для стержней).
Чтобы развернуть список вкладок в левой части, щелкните
в левом верхнем углу диалогового окна. Чтобы свернуть список вкладок, нажмите
.
Щелкните
, чтобы открыть подменю, в котором можно определить степень прозрачности вкладок в левой части диалогового окна ("Нет", "Низкая", "Средняя", "Высокая").
