Таблицы используются для отображения данных конструкции, нагрузок и результатов.
- Доступ
-
Доступ к таблице данных конструкции
- Выберите один из вариантов компоновки геометрии в раскрывающемся меню вариантов компоновки, например, Узлы.
Доступ к таблице Нагрузки
- Нажмите Нагрузки
Таблица нагрузок.
Доступ к таблице Результаты
- Нажмите Результаты, а затем выберите тип результата, например, Перемещения.
Таблицы удобно использовать для просмотра списков данных (номеров узлов, применимых нагрузок или перемещений).
Можно выбрать элемент в области рисования, щелкнув в таблице по связанным с ним ячейкам, и наоборот.
- данные/результаты узлов конструкции: опоры, реакции или перемещения узлов;
- данные/результаты стержней конструкции: сечения, материалы, силы или напряжения.
Таблица <Данные>
- узлы;
- стержни;
- опоры;
- нагрузки.
Таблицы содержат вкладки Значения, Правка и Информация.
На вкладке Значения представлены данные для выбранных элементов конструкции. Изменить данные на этой вкладке невозможно.
На вкладке Правка можно изменить данные, представленные на вкладке "Значения".
Таблицы <Результаты>
- реакции;
- перемещения;
- прогибы;
- усилия,
- напряжения.
Эти таблицы содержат вкладки Значения, Границы, Глобальные экстремумы и Информация.
На вкладке Значения представлены полученные значения для всех узлов/стержней конструкции и все варианты нагружения для конструкции.
Вкладка Границы содержит полученные при расчете конструкции максимальные и минимальные значения для всех узлов/стержней.
Вкладка Глобальные экстремумы содержит минимальные и максимальные значения, полученные при расчете конструкции и выбранные для представления в таблице.
На вкладке Информация перечислены все узлы, стержни и варианты нагружения, результаты расчетов для которых представлены в таблице.
Контекстное меню

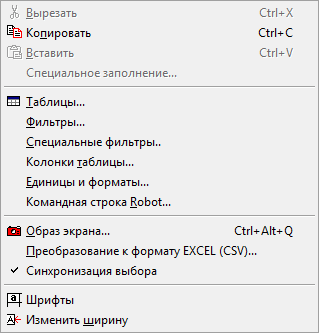

Некоторые параметры доступны в контекстном меню "Таблицы": фильтрация, управление компонентами или изменение размеров.
Щелкните правой кнопкой мыши в таблице для вызова контекстного меню.
- Таблицы
- Появится диалоговое окно "Таблицы: данные и результаты", в котором можно просмотреть или скрыть выбранные таблицы.
- Фильтры
- Появится диалоговое окно "Фильтры", в котором можно выбрать, какие данные требуется отразить в таблице.
- Специальный фильтр
- Появится диалоговое окно "Выбор узловых значений", с помощью которого можно получить доступ к дополнительным параметрам фильтрации.
- Столбцы таблицы
- Появится диалоговое окно "Выбор узловых значений", в котором можно выбрать, какие данные требуется включить в таблицу. Прим.: Выберите требуемые параметры в диалоговом окне, после чего нажмите кнопку "ОК", чтобы добавить или заменить существующие столбцы.
- Единицы и форматы
- Откроется диалоговое окно "Рабочие настройки", в котором можно изменять единицы измерения по умолчанию для проекта.
- Командная строка Robot
- Позволяет использовать команды в программе.
- Шрифты
- Позволяет изменить стиль заголовков столбцов или строк, а также общий стиль таблицы.
- Изменение ширины
- Позволяет изменить размер столбца до ширины по умолчанию. Прим.: Для изменения ширины столбца следует сдвинуть его правый край.
