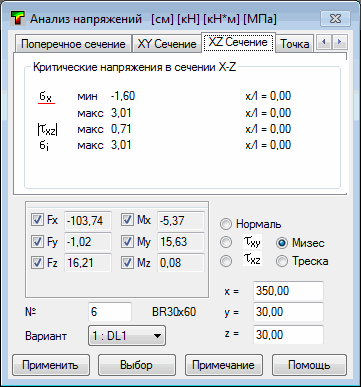

При переходе на вкладку "Сечение XZ" в диалоговом окне Расчет напряжений будут представлены полученные в сечении XZ предельные напряжения.
В диалоговом окне "Анализ напряжений" будут представлены следующие экстремальные значения напряжений, вычисленные в выбранном поперечном сечении стержня:
- нормальное напряжение (максимальное и минимальное);
- напряжение сдвига - τxz;
- "Напряжение σi" — значения приведенного напряжения, рассчитанные согласно выбранной гипотезе (HMH, Tresca).
Координаты точки, в которой вычислено соответствующее экстремальное напряжения, даны для каждого представленного значения напряжения.
Прим.: Если выбрано для отображения нормальное напряжение σx, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
