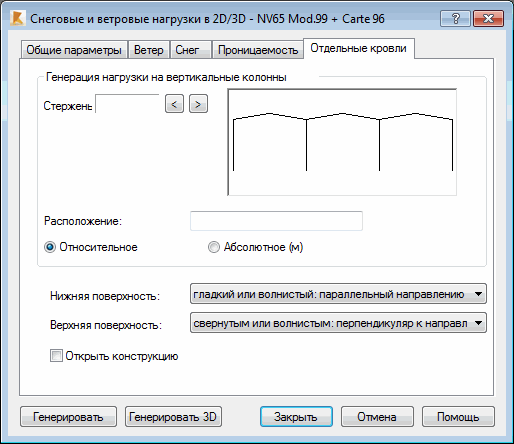

Открывают диалоговое окно Снеговые/ветровые нагрузки и щелкают на вкладке Изолированные кровли, появляется следующее диалоговое окно.
Изолированные кровли
На вкладке Общие параметры не доступны следующие опции: Подъем кровли и Условный уровень. На вкладке Ветер опция Уступ фасада не доступна.
На вкладке Отдельные кровли необходимо указать следующее:
- Изгибы, с помощью которых колонны передают нагрузки от стен. Ветровые нагрузки прикладываются вдоль этих изгибов. Равнодействующая сила на изгибах всегда направлена по направлению ветра (слева направо и справа налево). В случае действия ветра спереди назад и сзади наперед на изгибы, ветровая нагрузка не прикладывается.
- Положение поверхности верхней и нижней стены покрытия. Эта информация необходима при расчете продольной силы, вызываемой трением кровли для вариантов нагружения спереди назад и сзади наперед.
- Условия для проверки изолированной кровли как открытой конструкции (выбрана опция Открыть конструкцию). Создаются четыре дополнительных варианта: 2L/R и 2 R/L.
Ветровые нагрузки на вертикальные стержни не создаются, но есть 3 исключения:
- Описанные выше изгибы;
- Акротерии
- Вертикальные элементы между двумя крышами.
Расчет нагрузок на эти элементы выполняется так же, как и для изгибов.
Крыши

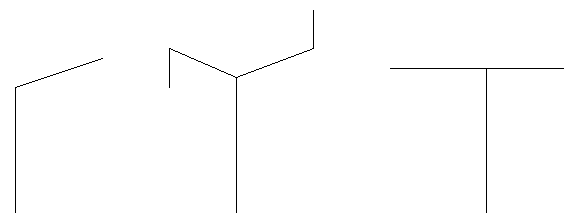

Несколько примеров стандартных и нестандартных крыш появляются на следующем рисунке:
Контур этих конструкций надо определить таким образом (автоматически или вручную), чтобы для каждого элемента конструкции была приложена как снеговая, так и ветровая нагрузка двум элементам контура.
Для этих конструкций создаются два типа вариантов сочетаний ветровой нагрузки .
- Для стандартного ветра - не создается ни вариант сочетаний ветровой нагрузки спереди назад, ни сзади наперед.
- Для ветра (изолированной кровли) - для крыш, алгоритм для отдельных крыши, описанный выше. Создаются эти типы вариантов ветровой нагрузки.
- Ветер слева направо и справа налево
- Косой ветер
- Ветер спереди назад и сзади наперед.
