Эпюры

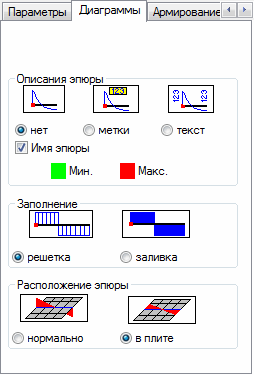

При переходе на вкладку "Диаграммы" в диалоговое окно Разрезы плит позволяет выбирать способ представления эпюры конструкции.

• В поле "Описания эпюры" можно решать, как описания выбранных величин будут представлены:
  • ни один – описания эпюр на разрезах не будут представлены;
  • метки – описания эпюр на разрезах будут представлены в виде меток, показывающих значения на выбранных точках разрезов;
  • текст – описания эпюр на разрезах будут представлены в виде значений выбранных точек;
  • С помощью опций "Мин." и "Макс." метки минимального и максимального значений эпюры на разрезах принимают определенный цвет и описание. Цвет можно также выбрать в диалоговом окне Настройки на вкладке Настройки изображения (выбрав эпюры плиты в поле "Диапазон" и минимальные и максимальные значения в поле "Элемент").
  • Если эта опция включена, то чертеж диаграммы, созданный для заданного сечения, будет иметь имя, определенное в поле "Имя разреза" на вкладке Определение.
• Положительные и отрицательные значения отдельно взятой величины будут отмечены разными цветами.
• Заливка эпюры: без закрашивания и закрашенная эпюра.
• В поле Положение эпюры задается положение эпюры относительно конструкции.
  • Нормаль - при выборе этой опции эпюра будет нарисована по касательной к плоскости разреза плиты (то есть нормально к плоскости конструкции).
  • В плоскости - при выборе этой опции эпюра будет нарисована нормально к плоскости разреза (то есть в плоскости конструкции).

Прим.: Когда описания эпюры представлены вдоль линии разреза, максимальные минимальные значения выбранного компонента по длине линии разреза представлены для эпюры как целые числа.
