Опция доступна при выборе команды меню Результаты > Разрезы плит или выборе
на панели инструментов. Этим завершается опция Карты
Эпюры представляются в произвольных разрезах, назначаемых пользователем. Для двумерных конструкций сечение проводится по прямой линии или по сегменту, расположенному в плоскости определения конструкции. Сечения оболочек определяются произвольной плоскостью в трехмерном пространстве. Пользователь может назначать несколько эпюр в различных сечениях одной и той же конструкции. Чтобы создать эпюру любой из доступных величин: внутренних сил, напряжений или перемещений в конечных элементах, необходимо определить линию разреза и указать, какая из доступных величин должна быть отображена на эпюре.
Опция позволяет определять более чем одну плоскость (прямую линию), определяющую разрез. Таким образом, эпюры могут быть даны одновременно для нескольких сечений. Назначение нового сечения добавляет его к определенным ранее. Эпюры могут быть сделаны как касательные или нормальные по отношению к плоскости сечения. Сглаживание - опция позволяет назначать переходы от элемента к элементу сглаженными или не сглаженными.

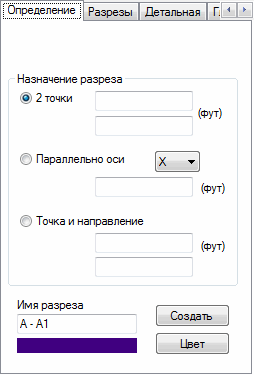

В диалоговом окне Разрезы плит, доступны следующие вкладки:
Чтобы получить на экране эпюру некоторой величины, необходимо:
- Определить сечение плиты или оболочки.
- Выбрать величину, которая будет представлена на эпюре.
- Определить параметры эпюры.
- Нажмите кнопку ОК.
Эпюра выбранной величины будет представлена на экране.
Сглаживание
Результаты для плоских КЭ определяются в точках Гаусса, расположенных внутри каждого элемента. Оценка результатов в общем узле смежных элементов может немного отличаться для каждого элемента, и изолиний может не быть непрерывными. Для получения гладкой карты выбранных величин следует выбирать опцию Сглаживание. Это даст усредненную величину в узле , полученную по всем ее значениям в элементах, примыкающих к узлу.
- Без сглаживания.
- Сглаживание, которое не признает принадлежность элементов к плите, но признает выбор конечных элементов.
- Сглаживание, которое признает принадлежность элементов к плите. Значения на стыке 2 элементов должны быть сглажены только, когда они принадлежат одной плите.
