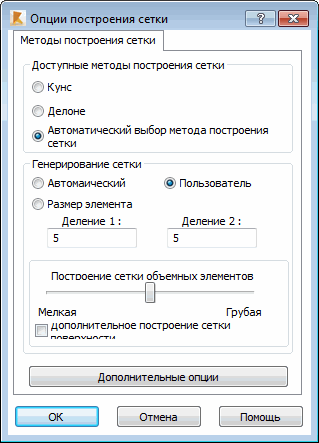

Показанное ниже диалоговое окно содержит опции, позволяющие назначить параметры конечноэлементной сетки для трехмерного сплошного тела. Опция доступна в модуле Проектирование объемных конструкций, если выбран элемент объемной конструкции и выбрана команда меню Расчет / Сетка / Параметры сетки.
В поле Типы элементов пользователь может выбрать тип объемного конечного элемента, который будет применяться во время генерации сетки. Доступны следующие типы объемных конечных элементов:
- 4-узловые четырехгранники;
- 8-узловые шестигранники.
С помощью ползунка можно выбрать тип сетки объемных конечных элементов для создания: "Крупная" или "Мелкая". Если для генерации сетки объемных конечных элементов выбрать параметр "Дополнительное разбиение поверхности", будет также создана сетка на поверхности (контуре) твердого тела. Следует отметить, что при включении этой опции размеры объемных конечных элементов сетки уменьшаются.
