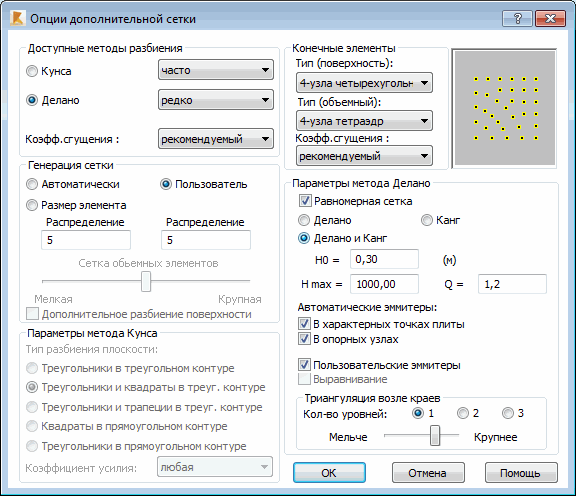

Для выбора характеристик новой сетки плоских или объемных элементов КЭ нажмите кнопку "Дополнительные опции" в диалоговом окне Параметры создания сетки.
В поле "Доступные методы построения сетки" можно выбрать один из двух методов:
Можно также выбрать частоту реализации метода создания каждого типа сетки: "Никогда", "Редко" или "Часто". Можно определить Коэффициент сгущения. Например, если при выборе метода Кунса задать для частоты реализации значение "Часто", а для коэффициента сгущения — "Принудительно", то в выбранной области будет принудительно создана сетка с помощью алгоритма создания сетки в соответствии с методом Кунса.
Коэффициент сгущения можно также определить для выбранного типа поверхностных или объемных конечных элементов. Если, например, выбраны 3-узловые треугольники, а для коэффициента усиления задано значение "Любой", то в алгоритме генерации сетки будет использован любой тип поверхностных или объемных КЭ при создании сетки. Дополнительно можно определить параметр "Конверсионный коэффициент: треугольник в четырехугольнике". Этот коэффициент позволяет определить параметр преобразования треугольных элементов в четырехугольные. В этом поле можно определить значение весового параметра из диапазона [–1; +1]. Если используется коэффициент "–1", прямоугольники создаются на основе треугольников во всех возможных местах внутри обозначенной области. Однако это может привести к созданию четырехугольников неправильной формы и, следовательно, к плохой обусловленности соответствующей системы уравнений. Если задан коэффициент "–1", преобразуются только те треугольные элементы, из которых возможно получение прямоугольников. Коэффициент используется во время укрупнения сетки конечных элементов. Это тот же коэффициент, который определяется в диалоговом окне Укрупнение сетки.
В поле "Генерация сетки" можно задать режим генерации, выбрав значение Автоматическая или Пользовательская.
Для осуществления метода Кунса можно задать два параметра: Расстояние 1 и Расстояние 2.
Метод Кунса предполагает, что параметр деления определяет количество элементов, создаваемых на второй грани контура (между первой и второй вершинами контура). Грань этого контура автоматически разделяется таким образом, что деление соответствует первой грани контура.
При выборе параметра Размер элемента можно определить размер элемента сетки КЭ, получаемого в результате ее создания. К примеру, если размер элемента равен 0,5 м:
- при генерации сетки плоских конечных элементов (четырехугольных) создается сетка элементов, близких по форме к квадрату, длина стороны которого равна 0,5 м;
- При генерации сетки плоских конечных элементов (треугольных) создается сетка элементов, близких по форме к равностороннему треугольнику, длина стороны которого равна 0,5 м;
- При генерации сетки объемных конечных элементов создается сетка элементов, близких по форме к кубу, длина ребра которого равна 0,5 м;
С помощью ползунка можно выбрать тип сетки объемных конечных элементов для создания: "Крупная" или "Мелкая". Если для генерации сетки объемных конечных элементов выбрать параметр "Дополнительное разбиение поверхности", будет также создана сетка на поверхности (контуре) твердого тела. Обратите внимание, что при использовании этого параметра сетка объемных элементов более мелкая.
В поле "Параметры метода Кунса" можно выбрать один из следующих типов разбиения контура:
- треугольники в треугольном контуре;
- треугольники и квадраты в треугольном контуре;
- треугольники и трапеции в треугольном контуре;
- квадраты в прямоугольном контуре;
- треугольники в прямоугольном контуре.
В этом поле при использовании метода Кунса для выбранного типа контура можно дополнительно назначить коэффициент сгущения сетки.
В поле "Параметры метода Делоне" можно выбрать один из следующих способов создания сетки:
- "Только метод Делоне": создание сетки КЭ с использованием только метода Делоне;
- "Метод Канга": создание сетки КЭ только на контуре вблизи концентраторов согласно принятым параметрам метода Канга (H0, Hmax и Q);
- "Метод Делоне и Канга": создание сетки вблизи концентраторов по методу Канга, а вне контуров — по методу Делоне;
Концентраторы — это особые узлы, заданные в точках конструкции, для которых требуются более точные вычисления и улучшенная сетка конечных элементов. Можно задать следующие концентраторы:
- концентраторы в характерных точках плит (углы и отверстия);
- концентраторы в узлах, где создаются опоры;
- определенные в диалоговом окне "Концентратор").
К параметрам Канга для увеличения плотности сетки конечных элементов относятся следующие:
- Н0 — длина первой волны. Параметр используется по умолчанию и для пользовательских концентраторов.
- Параметры Канга (HMax, Q)
- Hmax — длина предпоследней волны перед завершением увеличения размеров элементов сетки;
- Q — связь между длиной следующей волны (Hn+1) к длине предыдущей волны (Hn).
Например, если указать следующие параметры: H0=1,0, Q = 1,2, HMax = 2,0, будут созданы волны следующий длины: 1,0; 1,2; 1,44; 1,73; 2,07; 2,5.
