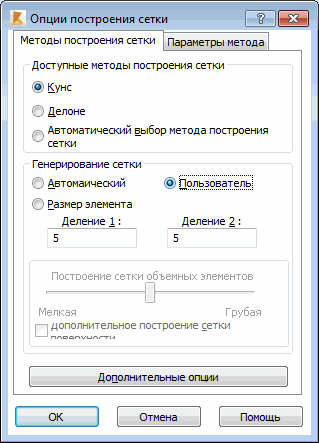

Для того, чтобы выбрать способ построения сетки конечных элементов и ее параметры, выберите меню Инструменты > Рабочие настройки (параметры по умолчанию находятся на вкладке "Сетка") или "Расчет" > "Сетка" > "Опции построения сетки".
Вкладка "Методы построения сетки"
В верхней части диалогового окна в поле Доступные методы разбиения можно выбрать один из следующих методов.
Простой метод генерирования сетки (метод Кунса)
При выборе простого метода генерирования сетки, доступны такие опции по умолчанию:
- в поле Доступные методы разбиения: Кунса - часто и коэффициент сгущения: рекомендуемый;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Параметры метода Кунса: треугольники и квадраты в треугольном контуре и коэффициент сгущения: предложенный;
- в поле Конечные элементы: 4-узловые четырехугольники, коэффициент сгущения: рекомендуемый.
Cложный метод генерирования сетки (метод Делоне)
При выборе сложного создания сетки доступны такие опции по умолчанию:
- в поле Доступные методы разбиения: Делоне - часто и коэффициент сгущения: рекомендуется;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Конечные элементы: 4-узловыее четырехугольники, коэффициент сгущения: рекомендуемый;
- в поле Параметры метода Делоне: Делоне, выбраны эмиттеры (по умолчанию и пользовательские) и выключено выравнивание.
Автоматический выбор метода генерации сетки (по умолчанию)
При выборе автоматического генерирования сетки следующие опции устанавливаются по умолчанию:
- в поле Доступные методы разбиения: Кунса - часто и коэффициент сгущения: рекомендуемый;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Параметры метода Кунса: треугольники и квадраты в треугольном контуре и коэффициент сгущения: предложенный;
- в поле Конечные элементы: 4-узловые четырехугольники и коэффициент сгущения: рекомендемый.
В поле Генерация сетки доступны три типа построения сетки конечных элементов:
- Автоматически;
- Пользователь - определяет два параметра по методу Кунса: деление1 и деление2.
Метод Кунса предполагает, что параметр деления определяет количество элементов, создаваемых на второй грани контура (между первой и второй вершинами контура). Грань этого контура автоматически разделяется таким образом, что деление соответствует первой грани контура.
Прим.: Для треугольного контура деление грани между третьей и первой вершинами такое же, как между второй и третьей вершинами. В четырехугольных сечениях деление между третьей и четвертой гранью такое же, как между первой и второй, а деление между четвертой и первой вершинами такое же, как между второй и третьей. - Размер элемента - при выборе этой радиокнопки, то становится доступным поле редактирования, в котором пользователь может задавать размер элемента сетки КЭ. К примеру, если размер элемента равен 0,5 м:
- при генерации сетки плоских конечных элементов (четырехугольных) создается сетка элементов, близких по форме к квадрату, длина стороны которого равна 0,5 м;
- При генерации сетки плоских конечных элементов (треугольных) создается сетка элементов, близких по форме к равностороннему треугольнику, длина стороны которого равна 0,5 м;
- при создании объемной конечноэлементной сетки программа будет разбивать на элементы в виде куба с длиной стороны 0,5 м.
Кроме того, в этом поле указывается тип объемной сетки конечных элементов для формирования от крупной до мелкой сетки. Если включить опцию Дополнительное разбиение поверхности твердого тела, то во время генерирования сетки объемных конечных элементов будет генерироваться дополнительная сетка на поверхности (контуре) трехмерного объекта. Следует заметить, что включение этой опции приводит к сгущению сетки объемных элементов.
При нажатии на кнопку Дополнительные опции на вкладке "Методы построения сетки" открывается диалоговое окно Дополнительные параметры сетки.
Вкладка "Параметры метода"
При выборе простого (Кунса) либо сложного (Делоне) метода построения сетки в диалоговом окне появляется другая вкладка Параметры метода.
На вкладке "Параметры метода" для простой генерации сетки (метод Кунса) можно выбрать один из следующих типов сетки КЭ плиты:
- треугольники в треугольном контуре;
- треугольники и квадраты в треугольном контуре;
- треугольники и трапеции в треугольном контуре;
- квадраты в прямоугольном контуре;
- треугольники в прямоугольном контуре.
В нижней части диалогового окна имеется схема, илюстрирующая выбранный тип деления.
Также можно выбрать параметры для сложной генерации сетки, используя метод Делоне на вкладке "Параметры метода". Нужно выбрать:
- Равномерную сетку;
- Измельчение сетки (Делоне + Канг): при выборе этого метода, вблизи концентратора сетка будет построена по методу Канга, а вне этой области — по методу Делоне;
- Выравнивание;
Концентраторы (иначе эмиттеры) – это узлы, около которых происходит сгущение сетки. Они ставятся в тех точках конструкции, где требуется наиболее точный расчет. В программе предусмотрены два способа задания концентраторов.
- По умолчанию - автоматически создаваемые в характерных точках плит: в углах, около опор и над узлами опор. Эти параметры можно выбрать в диалоговом окне Опции дополнительной сетки.
- Пользовательские - определяются пользователем в диалоговом окне "Эмиттеры".
Измельчение сетки конечных элементов по методу Канга состоит в создании волны, которая распространяется от концентратора, находящегося внутри контура. В поле "Концентраторы" доступны следующие параметры сгущения сетки:
- H0: длина первой волны;
- Q: связь между длиной следующей волны (H n + 1 ) к длине предыдущей волны (H n ).
Например, если указать следующие значения параметров: H0 = 1,0, Q = 1,2, H max = 2,0, будут созданы волны с такими значениями длины: 1,0; 1,2; 1,44; 1,73; 2,07; 2,5. В оставшейся части контура сетка строится по методу Делоне.
