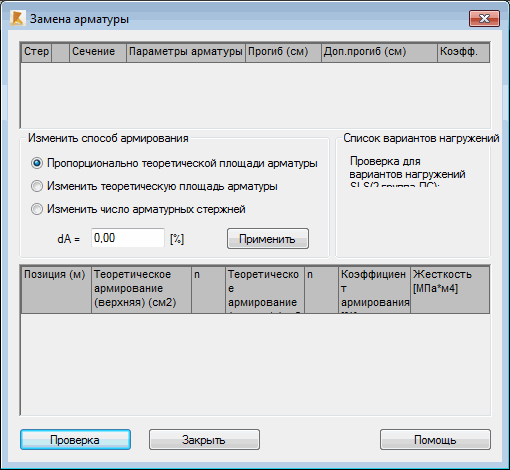

Представленное ниже диалоговое окно открывается по нажатию кнопки "Изменение арматуры", расположенной в диалоговом окне Расчет ж/б элементов: Эта опция активизирует полуавтоматическую корректировку рассчитанного армирования для тех элементов, в которых был превышен допустимый прогиб.
В верхней части диалогового окна расположена таблица стержней, элементы которой содержат следующие данные:
В отдельных строках таблицы, представлены следующие данные:
- номер стержня;
- информация о том, прошел ли стержень проверку;
- имена используемых параметров;
- текущий прогиб стержня;
- допустимый прогиб;
- пропорция -отношение величины текущего прогиба к допустимой величине прогиба. Колонки таблицы могут быть отсортированы;
Поле Метод изменения арматуры содержит следующие опции:
- Пропорционально площади требуемого армирования – коэффициент требуемого армирования увеличивается на рассчитанную величину таким образом, что соотношение верхней и нижней площадей армирования остается неизменным;
- Изменение площади требуемого армирования – если в сечении данного стержня требуемая площадь армирования (нижняя или верхняя) не равна нулю, то она увеличивается на рассчитанную величину;
- Изменение числа армирующих стержней - если в сечении данного стержня число армирующих стержней (вверху или внизу) не равно нулю, то оно увеличивается на рассчитанное число армирующих стержней.
В поле ввода, расположенном под перечисленными выше опциями, пользователь должен указать (в зависимости от выбранной опции):
dA= ..... [%] – приращение отношения требуемой площади;
dA= ..... [см2] : приращение площади;
dn= ..... – приращение числа стержней.
Заданные в этом поле ввода значения отвечают за приращение соответствующей величины относительно величин, уже существующих. если был выбран только один стержень, то значения, представленные в расположенной в нижней части диалогового окна таблице, будут обновлены.
Поле Список вариантов нагружения содержит список вариантов нагружения (это поле недоступно), которые используются при расчете прогиба по предельному состоянию SLS.
Нижняя часть диалогового окна содержит таблицу с информацией о площади армирования для выбранной балки. Любое значение, содержащееся в таблице, может быть изменено.
Таблица содержит следующие данные:
- позиции точек по длине стержня;
- верхнее и нижнее требуемое (теоретическое) армирование;
- верхнее и нижнее число стержней;
- коэффициент требуемого армирования;
- жесткость.
Следует обратить внимание на то, что:
- если указано новое значение требуемого армирования, то будут рассчитаны новая требуемая (теоретическая) площадь армирования и количество стержней;
- если указано новое значение требуемого (теоретического) армирования, то будут рассчитаны новое значение коэффициента армирования и количество стержней.
Вычисления производятся для площадей, полученных по количеству стержней. При нажатии кнопки Проверить производятся вычисления для выделенных стержней. После окончания вычислений программа обновляет содержащиеся в таблице данные. Если проверка прошла успешно, то иконка в таблице меняется. Список элементов, не прошедших проверку, обновляется только при открытии диалогового окна. При работе в диалоговом окне корректно обновляются только результаты для существующего списка.
Для изменения армирования ж/б элементов пользователь должен:
- провести расчет требуемого (теоретического) армирования для ж/б элементов;
- нажать на кнопку Изменить армирование, расположенную в диалоговом окне Расчет ж/б элементов: отчет
- выделить стержень (стержни) и выбрать метод изменения арматуры;
- нажать на кнопку Применить;
- нажать на кнопку Проверить.
После вычислений пользователь должен проверить коэффициенты, представленные в верхней части диалогового окна. Эти действия должны повторяться до тех пор, пока для всех стержней не будет получено желаемое значение прогиба.
