Используйте это диалоговое окно для создания модели конструкции, которая включает деформации, вызванные выбранным режимом потери устойчивости или линейным сочетанием режимов.
- Доступ
-
- Щелкните
(Параметры расчета) на стандартной панели инструментов, а затем перейдите на вкладку Деформация продольного изгиба. - Нажмите Расчет
Типы расчета, а затем перейдите на вкладку Деформация продольного изгиба.
- Щелкните
Деформации не вызываются начальными силами или напряжениями в конструкции. Деформации рассматриваются только, как результат изменения геометрии конструкции.
Чтобы применить опцию, пользователь сначала должен определить вариант расчета потери устойчивости и выполнить расчет конструкции. Изменение геометрии конструкции приводит к удалению деформированной конструкции. Необходимо выполнить расчет конструкции снова (расчеты должны быть выполнены и для начальной конструкции - расчет новых видов потери устойчивости - и для деформированной конструкции). Все результаты отображаются для деформированной конструкции с учетом того, что узловые перемещения определены относительно начальной геометрии, определенной пользователем.

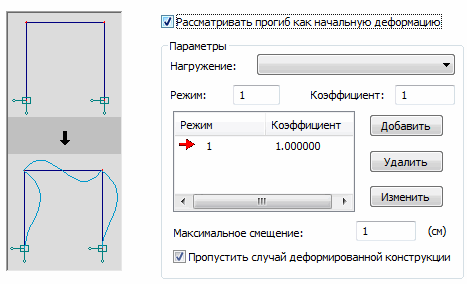

Опция Рассматривать прогиб как начальную деформацию включается или выключается при рассмотрении деформации (по умолчанию опция выключена). Когда опция отключена, все опции в этом диалоговом окне недоступны. Если опция Рассматривать прогиб как начальную деформацию включена, опции в диалоговом окне станут доступными и могут быть определены параметры деформации конструкции. Нажатие кнопки "Применить" определяет выбор, в то время, как нажатие кнопки "Закрыть" закрывает диалоговое окно без сохранения изменений.
Поле Параметры содержит список выбора Вариант, в котором находятся варианты потери устойчивости, определенные для конструкции. Деформации потери устойчивости определяются, основываясь на выбранном варианте потери устойчивости. Ниже имеются поля Форма и Коэффициент, которые позволяют пользователю определять номер формы потери устойчивости и номер коэффициента, с которым выбранная форма будет включена в линейную комбинацию. Форму и коэффициент можно также выбирать из списка форм и коэффициентов. При щелчке клавишей мыши по выбранной строке в списке номер формы и коэффициент вводятся в поля Форма и Коэффициент. Добавление, удаление и изменение данных возможно при нажатии соответствующих кнопок. Заметим, что добавление элемента приводит к перезаписи старых значений.
Деформации можно масштабировать после определения значения в поле Максимальное перемещение. Это значение позволяет масштабировать выбранную форму или комбинацию форм.
Если выключена опция Пропустить вариант для деформированной конструкции, данный случай потери устойчивости будет рассчитан для деформированной конструкции. Если эта опция включена, то вариант будет пропущен при расчетах.
После изменения геометрии конструкции статус результата изменяется на недоступный, поэтому расчеты конструкции должны быть выполнены снова.
Таким образом, расчеты для конструкции с назначенными деформациями потери устойчивости проводятся в две стадии:
- Стадия 1 - расчет начальной конструкции (без деформаций)
- Стадия 2 - расчет деформированной конструкции.
Обе стадии выполняются автоматически.
