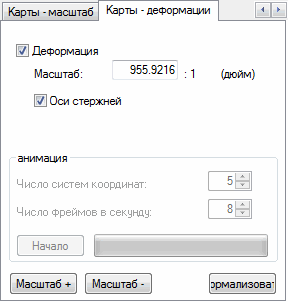

Вкладка "Карты: деформации" в диалоговом окне Анализ напряжений - Конструкция выглядит так.
В верхней части диалогового окна доступны следующие опции:
- Деформация – если эта опция включена, то после создания трехмерного изображения, представляющего карты напряжений для стержней конструкции, карты напряжений будут представлены на деформированной конструкции.
- Масштаб представления деформации конструкции вычисляется автоматически и может быть произвольно изменен.
- Центральные оси - если эта опция включена, то после создания трехмерного изображения, представляющего карты напряжений для стержней конструкции, будут показаны центральные оси недеформированных стержней конструкции.
Эта вкладка предусматривает доступ к опциям анимации карт напряжений и деформаций конструкции в трехмерном изображении.
- Для запуска анимации сразу после создания трехмерного изображения пользователь должен определить два параметра анимации:
- число созданных кадров и число кадров в секунду.
После нажатия кнопки Начало программа подготовит анимацию выбранной величины на основе определенных параметров и запустит подготовленную анимацию. В процессе происходящей анимации на экране появляется панель инструментов, которая позволяет пользователю остановить анимацию, продолжить анимацию, возвратиться к началу анимации и т. д. Созданная анимация может быть сохранена в файле с расширением *.avi. Имеется возможность прочитать файл и восстановить *.avi файл, в котором сохранена ранее созданная анимация конструкции.
