Robot дает возможность назначать переменное сечение различным стержням, которые формирут цепь. Для реализации этой операции нужно в диалоговом окне "Новое сечение" на вкладке Конический задать параметры сечения (размеры в начале и в конце стержня). Затем в диалоговом окне Сечения определить стержни (цепь стержней), которым это сечение будет назначено. Это можно сделать двумя путями:
- Ввести номера стержней в поле Линии/стержни и нажать кнопку Применить.

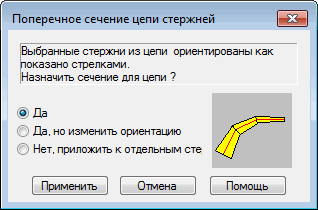

- Выбрать стержни графически (их номера появятся в поле Линии/стержни) и нажать кнопку Применить. После нажатия кнопки Применить открывается показанное ниже диалоговое окно.
В диалоговом окне можно определить способ назначения сечения стержням. В верхней части диалогового окна появляется вопрос, следует ли назначить сечение цепи стержней, определенной пользователем. Существуют три варианта ответа на этот вопрос (они показаны символически в правой части диалогового окна):
- Да (с сохранением ориентации) – сечение будет назначено цепочке стержней, определенной пользователем, и ориентация цепи, указанная стрелкой и определяющая направления от начала цепи к ее концу, будет сохранена.
- Да, но с изменением ориентации - сечение будет назначено цепочке стержней, определенной пользователем, но ориентация цепи, указанная стрелкой и определяющая направления от начала цепи к ее концу, будет изменена.
- Нет, применить к отдельным стержням - переменное по длине сечение будет применено к отдельным стержням в цепочке.
В результате нажатия кнопки Применить выбранному стержню будет назначено переменное по длине сечение.
