Сечения

Опция позволяет назначать сечения стержням конструкции. Диалоговое окно Сечения открывают одним из следующих способов:

• Необходимо нажать на меню Геометрия > Свойства > Сечения.
• Щелкните .
• На экране СЕЧЕНИЯ И МАТЕРИАЛЫ.

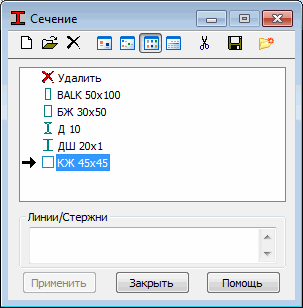

Как только опция активизирована, на экране появляется показанное ниже диалоговое окно. Оно содержит:

• Список активных сечений - список сечений, определенных пользователем. Эти сечения могут быть назначены стержням конструкции.
• Активное поле выбора (Линии/Стержни) - Отображает текущий выбор стержней конструкции. Выбранным стержням может быть назначено любое сечение из активного списка.
• Стандартные кнопки ("Применить", "Закрыть" и "Помощь").

В активном списке есть информация о метке и типе сечения.

В верхней части диалогового окна расположены следующие кнопки:

• - Позволяет добавлять новый тип сечения или выбирать сечение из базы данных (Новое сечение).
• - Позволяет выбрать сечение из базы данных (Выбора сечения стержня из доступных сечений в базе данных).
• – Позволяет удалить тип сечения из активного списка.
• ,,, и - Показывают список активных типов сечений в виде: больших иконок, малых иконок, краткого или полного списка.
• - Позволяет удалить из активного списка все выбранные типы сечений, которые не вошли в конструкцию.
• - Позволяет сохранить выделенные сечения в активном списке в базу данных. При нажатии Сохранить в базу данных появляется диалоговое окно, в котором можно выбрать базу данных для сохранения сечения.
• : открытие диалогового окна Управление метками.

Если выбран весь список, то в нем будут представлены следующие параметры выбранных сечений:

• Если во втором столбце появляется символ X, это означает, что сечение уже использовалось в конструкции.
• В третьем столбце находится материал сечения по умолчанию.
• В четвертом столбце представлено значение угла ГАММА.

Подобно диалоговому окну для назначения опор, процесс определения сечений состоит из двух этапов:

1. Определение типа сечения

   Если активный список типа сечения пуст или новый тип сечения должен быть добавлен в активный список, необходимо нажать Новое сечение:

   • Если ни один из типов сечения не выбран, щелчок по иконке открывает диалоговое окно для определения нового типа сечения. Активизируется первая таблица с полями, определенными ранее (кроме поля МЕТКА), или с параметрами, заданными по умолчанию;
   • Если какой-нибудь тип сечения был выбран, щелчок по иконке открывает диалоговое окно для определения нового типа сечения. Все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии выбранным типом сечения.

     Можно открыть диалоговое окно для определения нового типа сечения двойным щелчком в поле элемента списка активных сечений. Диалоговое окно "Новое сечение" будет открыто на вкладке, соответствующей типу сечения, и все поля будут заполнены. Необходимо нажать кнопку Добавить (или клавишу Enter), чтобы добавить новое сечение в список (или обновить список). Если метка не изменена, будет показано окно предупреждения.

2. Назначение сечений стержням конструкции.

Для удаления сечения, назначенного стержню конструкции, поступают следующим образом:

• Необходимо нажать в активном списке сечений.
• Выбрать объект в конструкции, откуда необходимо удалить сечение.

Невозможно изменить этот тип сечения; он назначается так же, как сечение для элемента конструкции.

Как только сечение добавлено, его символ появляется на графическом экране.
