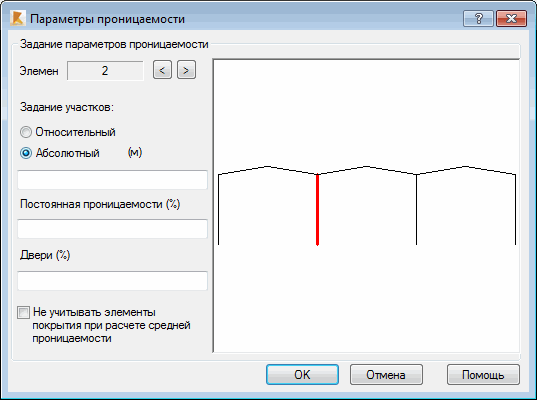

Для открытия диалогового окна Параметры проницаемости необходимо выбрать щелчком по кнопке мыши Параметры (Дополнительная опция должна быть активна) на вкладке Проницаемость для французских снеговых/ветровых норм.
В верхней части диалогового окна содержится поле Элементы. Используя кнопки < и > можно выбрать элемент, принадлежащий структурной оболочке. (Также элемент может быть выделен непосредственно на схеме конструкции в правой части диалогового окна). Количество выбранных элементов отображается рядом с полем Элемент; Тогда как, по контуру схема элемента выделяется красным цветом.
Выбранный элемент будет представлен красным. После указания элемента, принадлежащего контуру, необходимо определить сегменты этого элемента, которым должны быть назначены различные величины проницаемости. Могут быть применены следующие методы определения сегментов:
- Относительные - это величины которые относятся к длине элемента, 1,0. Например, задав следующие значения: 0,25; 0,5; 0,75 в поле Определение сегментов означает, что для балки определены 4 сегмента:
- Первый сегмент: с начала элемента до точки находящейся на расстоянии 1 / 4 его длины;
- Второй сегмент: от точки, находящейся на расстоянии 1 / 4 его длины, до середины элемента;
- Третий сегмент: от точки, находящейся на середине длины элемента, до точки, находящейся на расстоянии 3 / 4 его длины;
- Четвертый сегмент: от точки, находящейся на расстоянии 3 / 4 его длины, до конца элемента.
- Абсолютные–величины длины участков элемента выраженные в единицах, выбранных в диалоговом окне Рабочие настройки. Например, следующие значения 4, 8, 12, 16 означают, что 5 участков элемента были определены.
Для определенных участков элементов необходимо задать величины проницаемости:
- Постоянная проницаемость – величина проницаемости для каждого участка элемента постоянна в этом участке. Например, если заданы следующие значения для 4-го участка элемента: 0; 50; 0; 0, это означает, что проницаемость равна 50% во втором участке и 0 в остальных. Прим.: Проницаемость полностью открытой стены равна 100%, а полностью закрытой стены - 0%
- Двери - величина проницаемости (двери); Например, если заданы следующие значения для 4-го участка элемента : 0, 0, 0, 0, это означает, что для всех участков проницаемость равна 0.
Если включена опция Игнорировать элементы крыши для расчета средней проницаемости, то стержни, принадлежащие контуру конструкции и являющиеся элементами крыши, не будут учитываться при расчете средней проницаемости на левой / правой стороне конструкции.
Давление на элементы уменьшается на величину данного коэффициента проницаемости по формуле:
Lw x ( (100 - Pp) / 100),
где
- Lw - рассчитанная ветровая нагрузка
- Pp - процент проницаемости в рассматриваемом элементе.
Например, значение проницаемости Pp = 20, позволяет рассчитать ветровую нагрузку: Lw x ((100-20) /100) = Lw x 0,80.
Пример

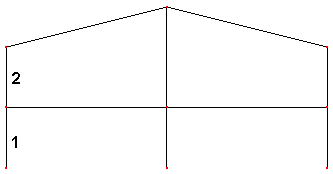

Для элементов 1 и 2, представленной на рисунке ниже конструкции, должны быть назначены следующие величины:
Определение участков – относительное:
25; 0,5; 0,75 (4 сегмента)
Величины проницаемости:
Балка 1: 0.0; 50.0; 0.0; 0.0
Балка 2: 0.0; 10.0; 0.0; 0.0

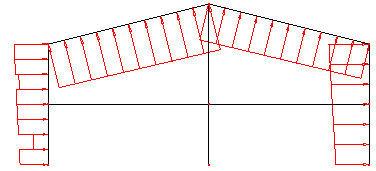

Полученное распределение давления ветра (например, L/R проницаемость ветра) показано ниже.
