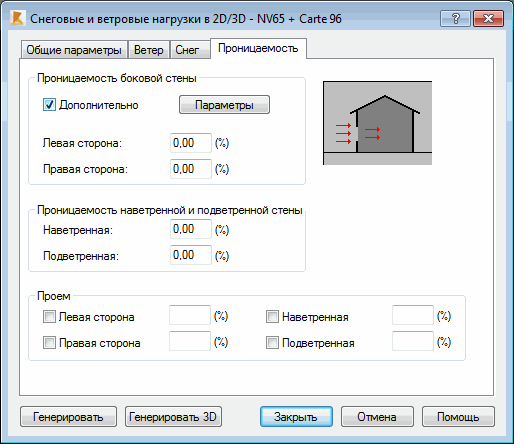

При переходе в диалоговом окне Снеговые/ветровые нагрузки на вкладку Проницаемость открывается следующее диалоговое окно.
Приведенное диалоговое окно позволяет задать проницаемость стен конструкции. Проницаемость стен оказывает прямое влияние на генерацию внутренних коэффициентов давления ветра. Если опция включена, то в верхнем правом углу окна появляется соответствующая иконка.
Диалоговое окно разбито на три поля, каждое из которых содержит группу характерных опций:
- В поле Проницаемость стороны стены определяется проницаемость для левой и правой сторон стены. Значения проницаемости определенные в полях Левая сторона и Правая сторона, являются глобальными значениями проницаемости для всех элементов на левой или правой стороне конструкции. Проницаемость всегда выражается в процентах. Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
Robot делает доступными более подробные вычисления проницаемости на левой или правой стороне конструкции, позволяя определить различные значения проницаемости для отдельных элементов. Для этого выберите опцию Дополнительно и нажмите Параметры в диалоговом окне Параметры проницаемости.
- В поле Проницаемость передней и задней стены определяется передняя и задняя проницаемость стены. Проницаемость всегда выражается в процентах.
Проницаемость полностью открытой стены составляет 100%, тогда как полностью закрытой - 0%.
- Поле Проем содержит следующие опции:
- Левая сторона: при выборе дверь располагается с левой стороны здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Правая сторона - Если эта опция включена, то проем расположен в правой боковой стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Передняя часть - Если эта опция включена, то проем расположен в наветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
- Задняя часть - Если эта опция включена, то проем расположен в подветренной стене здания. В расположенном справа поле может быть задана проницаемость этой стены.
