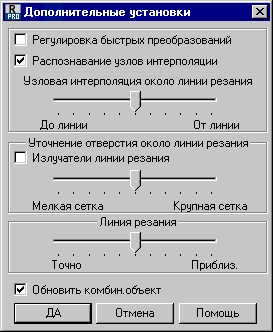

Диалоговое окно Дополнительные настройки, приведенное ниже, открывается при нажатии на кнопку Дополнительные настройки в диалоговом окне Комбинация объектов.
Это диалоговое окно позволяет определять параметры по созданию комплексного объекта. В диалоговом окне выполняется ряд функций.
- Регулировка быстрых преобразований – эта опция имеет важное значение для случая некоторых регулярных поверхностей; когда опция активизирована, преобразование, выполняемое во время комбинации объектов, можно ускорить путем приближенной репрезентации при помощи регулярных поверхностей (цилиндра, конуса и т. д.). Если опция не активизирована, преобразования выполняются путем интерполяции компонентных объектов, входящих в комплексный объект.
- Распознавание интерполяционных узлов – если эта опция активизирована, узлы первоначальной сетки конечных элементов, полученной для компонентных объектов, будут опознаны во время генерации сетки конечных элементов на комплексном объекте.
Бегунок, находящийся в этом поле, позволяет определять расстояние между линией разреза и удаленными интерполяционными узлами, которые должны быть опознаны (Ближние – интерполяционные узлы, расположенные около линии резания, опознаваемые во время создания комплексного объекта; Дальние – интерполяционные узлы, расположенные на дальнем расстоянии от линии сечения, опознаваемые во время создания комплексного объекта).
- Эмиттеры на линии разреза - во время создания линии разреза объекта Robot создает узлы на этой линии. Если опция Эмиттеры линии разреза активизирована; узлы, создаваемые на линии разреза, становятся излучателями (сетка конечных элементов вокруг них уточняется); когда создаются эмиттеры, сетка конечных элементов генерируется по методу Канга. Прим.: Операция объединения объектов с активизацией опции Эмиттеры линии разреза может быть очень трудоемкой.
Бегунок, находящийся в этом поле, позволяет определять степень точности сетки конечных элементов вблизи эмиттеров линии разреза: Мелкая сетка – во время создания комплексного объекта сетка конечных элементов около эмиттеров, расположенных на линии резания, уплотняется; Крупная сетка – во время создания комплексного объекта сетка конечных элементов около эмиттеров, расположенных на линии резания, разрежается.
- Способ определения линии разреза – бегунок, находящийся в этом поле, позволяет задавать степень точности, с которой будут определяться линии разреза объектов. Для определения линии разреза, когда сетка крупная и выбрана опция Приблизительно, требуется меньше времени, чем для определения линии разреза, когда сетка мелкая и выбрана опция Точно.
- Обновление комбинации объектов– активизация этой опции означает, что при модификации любой компоненты, являющейся частью комплексного объекта, обновляется комплексный объект, который воспринимает текущие параметры компонентного объекта. Если эта опция не активна, комплексный объект не обновляется после модификации компонентного объекта (для этой цели могут использоваться соответствующие опции главного меню).
