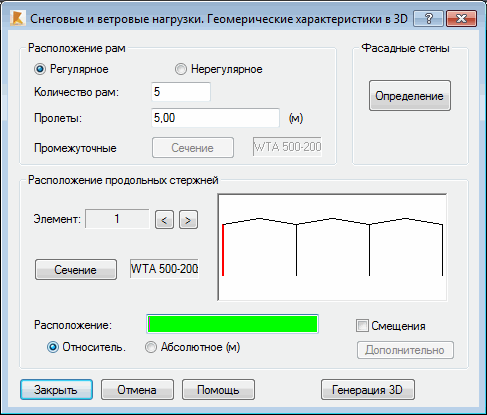

После определения главных параметров конструкции (границы, пролета, глубины), необходимых для создания снеговых и ветровых нагрузок, действующих на двумерную конструкцию, и нажатия на кнопку Генерация трехмерного пространства, в диалоговом окне Снеговые/ветровые нагрузки, на экране появляется диалоговое окно Снеговые/ветровые нагрузки в трехмерном пространстве.
Снеговые и ветровые нагрузки трехмерного пространства создаются следующим способом:
- генерируются снеговые и ветровые нагрузки для предварительно определенных плоских рам;
- конструкция (объемная рама) генерируется на основе параметров трехмерной конструкции, определенной в приведенном выше диалоговом окне;
- определенная плоская рама копируется необходимое число раз (в соответствии с заданным расположением и числом пролетов);
- между последовательными рамами создаются горизонтальные продольные стержни; нагрузки будут собираться с обшивки конструкции и передаваться на горизонтальные стержни, а затем на стержни рам.
При нажатии на кнопку Генерация 3D начинается генерация снеговой и ветровой нагрузки трехмерного пространства.
В поле Расположение рам можно определить следующие параметры:
- Расположение рам – способ расположения плоских рам (регулярное – постоянное расстояние между рамами или нерегулярное – различное расстояние между последовательными рамами);
- Число рам – полное число рам в объемной конструкции;
- Пролеты – пролеты между рамами; величина пролета задается для регулярно расположенных рам; для нерегулярно расположенных рам нужно задать n-1 значение пролетов (n –число рам), разделив их разделительным знаком.
- Опция Промежуточные колонны позволяет создавать ветровые нагрузки для промежуточных колонн, расположенных между главными рамами, для трехмерных рам, построенных в результате повторения плоских рам. Принимается, что промежуточные колонны расположены в точках, делящих расстояния между рамами пополам. Нагрузки для промежуточных колонн учитываются следующим образом:
- в плоской раме – как сосредоточенные силы, приложенные к раме;
- в объемной раме – как линейная нагрузка на колонны.
Кнопка Определение в поле Фасадные стены, открывает дополнительное диалоговое окно, позволяющее определить торцевые стены (фасады).
В поле Расположение продольных стержней можно выбрать стержень конструкции, используя кнопки "<" и ">", и затем определить параметры стержня. В стороне от поля Стержень появляется порядковый номер выбранного стержня. В то же время, в поле Отображение диаграмм в плоской раме выделяется стержень (также стержень можно выделить непосредственно на плоских чертежах рамы). В поле Расположение продольных стержней имеются следующие опции:
- кнопка Сечение - позволяет выбрать сечение, которое будет использоваться для прогонов (продольных балок);
- Расположение - относительная или абсолютная позиция прогонов на текущем стержне плоской рамы;
- Уступы – активизация опции позволяет при создании продольных элементов учитывать уступы.
Снеговые и ветровые нагрузки на плоскости, вычисленные для двумерной рамы, имеют размерность силы на единицу площади. Эти нагрузки собираются с поверхности обшивки и прикладываются к продольным балкам, как распределенные по линии нагрузки с размерностью силы на единицу длины. Эти нагрузки собираются с поверхности обшивки и прикладываются к продольным балкам, как распределенные по линии нагрузки с размерностью силы на единицу длины.
Если ни на одну продольную балку не собрана снеговая или ветровая нагрузка на плоскости, это может произойти, если ни одна продольная балка не была определена на расположенных по соседству параллельных стержнях плоской фермы, то нагрузки прикладываются непосредственно к стержням рамы – первая рама и ее копии создаются программой Robot. Примененные нагрузки имеют те же атрибуты, что и нагрузки, действующие на стержень исходной плоской рамы. Однако, значения нагрузок изменяются. Они умножаются на следующие коэффициенты, рассчитанные по отдельности для каждой рамы:
a i = e3d i /шаг,
где
- шаг - размер рассчитываемого отрезка, принятого при вычислении снеговых/ветровых плоских нагрузок;
- e3d
i
- размер приведенного отрезка, относящегося к i-
той
раме конструкции, которая создается упрощенным трехмерным снеговым и ветровым модулем согласно трехмерной геометрии при условии определения вами в соответствующем диалоговом окне (число рам и шагов) ; размер этого приведенного отрезка, относящегося к i
той
раме конструкции, вычисляется:
- для внутренней i-той рамы – как сумма половины пролета между i той рамой конструкции и следующей рамой и половины пролета между i той рамой и предыдущей;
- для крайней рамы - как половина пролета между данной i той рамой и соседней.
