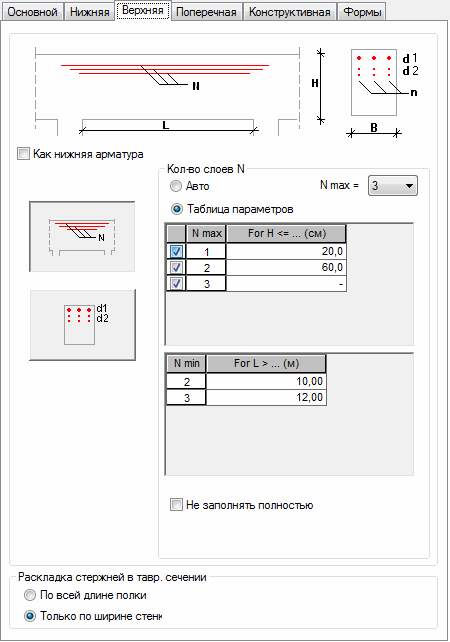

Если вызвана команда Шаблон армирования и выбрана вкладка "Верхняя", на экране появляется следующее диалоговое окно.
Опции в данном окне почти идентичны опциям вкладки Нижняя арматура. Основное различие заключается в исключении опций, относящихся к анкеровке и добавлении опции для определения диаметра (диаметров). Эта дополнительная опция Диаметр нижней арматуры определяет зависимость диаметра верхней арматуры от диаметра нижней арматуры. Эта опция связана с опциями "Диаметр № 1" и "Диаметр № 2", которые являются взаимоисключающими. Дополнительно можно задать распределение арматуры для таврового поперечного сечения (по ширине полки или ширине стенки).
Дополнительно можно задать распределение арматуры для таврового поперечного сечения (по ширине полки или ширине стенки).
