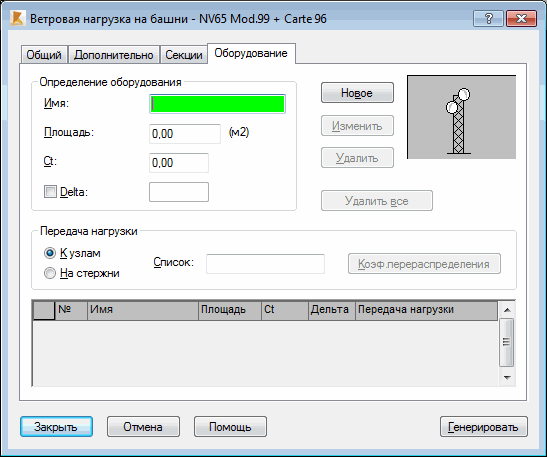

После открытия диалогового окна Ветровые нагрузки на башни и выбора вкладки Оборудование на экране появляется следующее диалоговое окно.
Опции на этой вкладке позволяют определять дополнительные поверхности, существенно влияющие на нагружение конструкции под действием ветра. К ним относятся антенны, площадки, надстройки и т.п.
Для определения дополнительных поверхностей должен быть определен ряд параметров.
- Имя поверхности.
-
Активная поверхность, открытая воздействию ветра.
Прим.: В текущей версии программы принято, что поверхность располагается перпендикулярно к направлению ветра независимо от действительного направления ветра.
- Коэффициент давления ветра Ct
- Delta: указание коэффициента давления Delta для расчетов.
- Поле Передача нагрузки – нагрузка, создаваемая дополнительными поверхностями, передается на конструкцию или через стержни, или узлы конструкции. В поле редактирования Список пользователь должен ввести соответствующий перечень узлов или стержней, которые будут воспринимать переданную нагрузку. С нажатием на кнопку Коэффициент перераспределения открывается диалоговое окно, где пользователь может задать коэффициенты, определяющие, какая часть общей нагрузки должна быть распределена по отдельным элементам. Следующие принципы вычисления величины нагрузки для отдельных элементов являются допустимыми: отдельные коэффициенты суммируются и сумма воспринимается как стопроцентное значение нагрузки; отдельные элементы получают часть нагрузки пропорционально коэффициентам, определенным для данного элемента.
Прим.: Все дополнительные элементы конструкции (оборудование), которые не находятся в плоскости стен конструкции, должны быть определены только на вкладке Оборудование в диалоговом окне. Оборудование не должно моделироваться при помощи стержней, так как может произойти ошибка в алгоритме идентификации стен конструкции.
