Данный тип узла используется для расчета и проверки трубных соединений стальных элементов с круглым, квадратным и прямоугольным сечением по рекомендациям Еврокод 3: 2005.

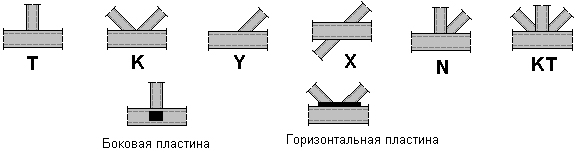

Расчет узлов затрагивает следующие типы трубных соединений: K, N, KT, T, Y и X. Можно также использовать двутавры как пояс в соединении, а также использовать кронштейны (горизонтальные, боковые пластины), приваренные к поясу фермы (см. рисунок ниже).
Методы расчета:
Набор усилий, учитываемых при расчете соединения:
- продольные силы и моменты в поясе фермы
- продольные силы и моменты в смежных стержнях (раскосы)
- продольная сила и момент в стойке фермы.
Проверка несущей способности
Методы расчета несущей способности отдельных стержней в узле должны быть выбраны на основании следующих пособий:
- включенных в Eврокод 3: EN 1993-1-8:2005
- публикации CIDECT
- Design Guide for Hollow Structural Section Connections
- Design Guide for Rectangular Hollow Section (RHS) joint under Predominantly Static Loading.
Расчет сварного шва
Принято, что проверка прочности узла N Rdi со стыковыми швами эквивалентна проверке прочности этих швов. Следовательно, при проверке сварных швов они рассматриваются как угловые швы. Проверка прочности швов производится согласно Еврокоду 3: 2005.
Принято, что
- в случае узлов, полностью изготовляемых из труб круглого сечения, или с поясами, изготовленными из двутавров,
- а раскосами и стойками - из труб круглого сечения,
длина сварных швов равна их реальной длине.
Если труба соединяется с плоским элементом под углом
Для поясов, изготавливаемых из прямоугольных и квадратных труб, принимается, что некоторые участки сварных швов не эффективны.
Соединения K и N
Для того случая, когда имеется расстояние между стержнями, принимается, что продольные участки швов (относительно оси пояса) полностью эффективны, а эффективность поперечных участков отличается. Участок 3 (внутренний сварной шов) наклонного стержня узла участвует в передаче силы от одного стержня на соседний участок, а участок 4 (внешний сварной шов) исключается из участия, при больших углах наклона.

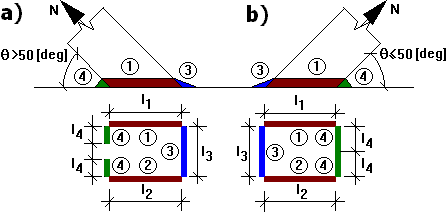

Расчетные сечения угловых швов:
a) расчетное сечение сварного шва для θ > 50 [град]
a) расчетное сечение сварного шва для θ ≤ 50 [град]

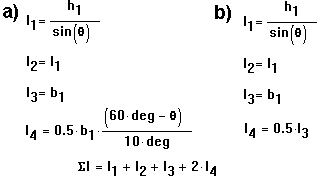

Приведенная длина сварных швов в соединениях K и N равна:
Величина l4 в интервале (50 град, 60 град) должна быть линейно проинтерполирована.

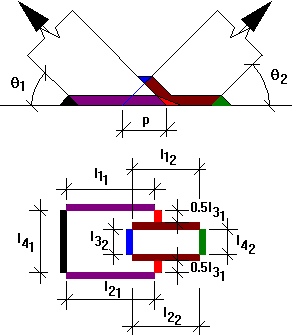

В случае соединения с нахлесткой стержней принимается, что сварные швы учитываются по всем четырем сторонам соединяемых труб, а их длины рассчитываются согласно реальным размерам в соединении.

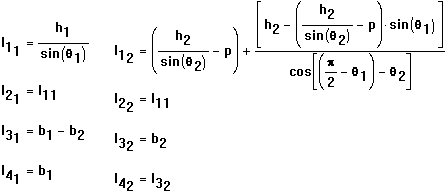

Длины сварных швов в соединениях K и N равны:
Процедура расчета напряжений на отдельных участках сварных швов такая же, как для соединений с промежутком между стержнями.
См. также:
Соединения T, Y и X
Участки 3 не эффективны, если величины b малы
Принимается, что длина сварного шва эффективна:
