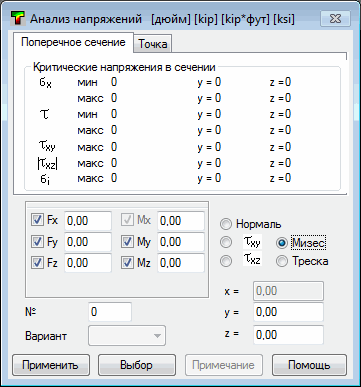

На вкладке "Поперечное сечение" в диалоговом окне Расчет напряжений можно увидеть полученные предельные напряжения в выбранном поперечном сечении стержня.
Здесь будут представлены следующие экстремальные значения напряжений, вычисленные в выбранном поперечном сечении стержня:
- нормальное напряжение σx (максимальное и минимальное)
- касательные напряжения- τxy, tτ, τxz
- "Напряжение σi" — значения приведенного напряжения, рассчитанные согласно выбранной гипотезе (HMH, Tresca).
Значения координат точек сечения, в которых вычислены соответствующие значения экстремальных напряжений, даны для каждого из представленных напряжений.
Прим.: Если выбрать для представления нормальное напряжение SIGMA X, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
