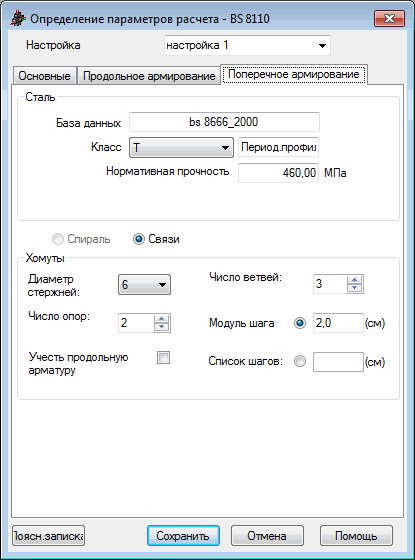

Вкладка "Поперечное армирование" диалогового окна Определение параметров расчета для норм BS представлена ниже:
В верхней части диалогового окна можно определить параметры арматурной стали. Их можно определить путем выбора соответствующей марки стали или ввода величины сопротивления fy .
Ниже может быть выбран тип поперечного армирования: спирали или хомуты. Текущая версия программы не поддерживает опцию спирального армирования.
Опции, расположенные в нижней части диалогового окна, определяют параметры хомутов, используемых для армирования:
- тип стержней, используемых для хомута; Список диаметров, заданных в метрической системе.
- "Кол-во опор": задание хомутов с 2-мя, 3-мя, 4-мя или большим количеством опор;
- число зон армирования, которое позволяет указать максимальное число зон, для которых будет задан шаг расстановки хомутов. Для каждой зоны шаг размещения хомутов равномерен.
- модуль шага позволяет определить список возможных расстояний между хомутами. Если модуль шага задан равным 2", то возможные значения расстояния составляют 2, 4, 6, 8,… и т. д. и если модуль шага равен 0,5", то возможные расстояния - 0,5; 1; 1,5; 2,0...
- Список возможных расстояний между хомутами – здесь можно задать собственный, не связанный с модулем шага. Например: 1, 2, 3, 6, 9.
Если включена опция "Учесть продольную арматуру", то во время расчета области поперечного армирования можно учесть продольное армирование (т. е. уменьшение поперечного армирования из-за существующего продольного).
