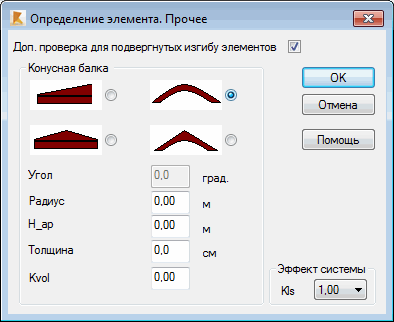

Эта опция используется для определения параметров дополнительной проверки элемента, работающего на изгиб. Эта опция доступна после нажатия на кнопку Другое в диалоговом окне Определение элемента - Параметры. Отображается следующее диалоговое окно:
Эта опция позволяет выполнять дополнительные проверки для особых элементов, работающих на изгиб в соответствии с требованиями, описанными в коде EC5.
Правила, изложенные в пункте 5.2.3 кода EC5, применяются к балкам с переменной инерцией, с наклоном в одну сторону (случай 1). Остальные случаи касаются балок, изготовленных из клееной древесины, для которых дополнительная проверка выполняется в соответствии с пунктом 5.2.4.
Дополнительная проверка балок, подверженных изгибу, выполняется при включении опции Дополнительная проверка элементов, подверженных изгибу. После выбора типа балки из 4 типовых балок, параметры балок, требуемые для расчета, определяются в полях редактирования. Чтобы проверить балки, работающие на изгиб, пользователь определяет следующие параметры (число доступных параметров зависит от типа балки):
- угол– угол наклона верхней поверхности балки к горизонтальной плоскости
- радиус – радиус закругления оси балки арочной формы
- Hap – высота сечения балки в средней точке ее длины
- толщина – толщина одного слоя многослойного листа
- Kvol - коэффициент объема рассчитывается по формуле 6.51 в разделе 6.4.3:
Kvol = (Vo/V)0,2 (коэффициент, зависящий от объема балки)
где:Vo - эталонный объем = 0,01 м3
V - объем напряженной зоны, в м3 и не должен быть больше 2Vb/3, где Vb - объем всей балки.
