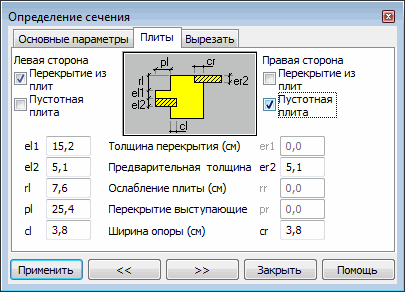

Если в диалоговом окне Тип перекрестного сечения выбрана опция Плиты, на экране появляется диалоговое окно, представленное ниже.
На вкладке "Плиты" определяются следующие параметры:
- толщина плиты (толщина бетонной плиты) на левой и правой стороне;
- толщина заводской плиты (толщина заводской плиты, которая является скелетом для заливки бетоном) на левой и правой стороне - опции Плита и Пустотелая плита взаимно исключающие;
- спуски плиты на левой и правой стороне (только для плиты перекрытия),
- свесы плиты на левой и правой стороне (только для плиты перекрытия),
- высота опоры.
Если опция Левая плита неактивна, будет назначено L-образное сечение с правым свесом.
Если обе опции (Левая / Правая плита) неактивны, то автоматически вызывается прямоугольное сечение (при условии, что не были определены разрезы).
