Поперечное сечение (Железобетонные балки/ленточные фундаменты)

Если во время проектирования конструкции в диалоговом окне Сечение не было определено сечение Железобетонные балки /ленточный фундамент, то поперечное сечение балки /ленточный фундамент назначается на экране Железобетонные Балки. Это можно сделать таким образом:

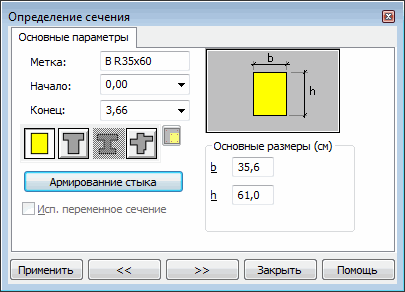

На экране появится диалоговое окно показанное ниже.

Это диалоговое окно используется для:

  1. выбора типа сечения балки/ленточного фундамента (прямоугольного, T-образного, I- образного и T-образного сечения с опущенными плитами) и установки размеров сечения;
  2. указания имени сечения; программа назначает по умолчанию имя сечения, состоящее из нескольких символов, которые определяют тип сечения и размеры данного поперечного сечения (в программе предусмотрено изменение размеров поперечного сечения профиля для данного имени сечения);
  3. установки начала и конца балки/сегмента ленточного фундамента, для которых назначается тип сечения;
  4. установки последовательности сегментов балки;
  5. определения сечения балки переменного сечения и установки положения сегмента на балке.

Для следующих четырех типов сечений из балка/ленточный фундамент: T-образного, I- образного и T-образного сечения с опущенными плитами. Содержание диалогового окна (набор параметров) изменяется в зависимости от выбранного типа. Диалоговое окно, приведенное выше, содержит параметры прямоугольного сечения (подобные параметры пригодны и для T-образного сечения).

Если выбран третий тип сечения, диалоговое окно будет содержать две дополнительные вкладки:Плиты и Разрезы.

Прим.: Чтобы назначить сечение балки (сегмента), сегмент определяется до того, как определено сечение.

В процессе определения поперечного сечения доступны следующие опции:

Размеры поперечного сечения вводятся в поле Основные размеры.

Кнопки ">>" и "<<", расположенные в нижней части диалогового окна, позволяют переключение с одного пролета на другой.

Нижняя часть диалогового окна содержит кнопку Дополнительно. При нажатии на эту кнопку, открывается диалоговое окно для определения дополнительных параметров (среди прочих, имеются параметры армирования стыка).

Прим.: Рекомендуется использовать параметр "Соединяемая арматура" только для балок Т-образного сечения.

Кнопка Выравнивание используется для установки последовательности сегментов на балки. Положение заданного сегмента описывается с учетом предшествующего сегмента.

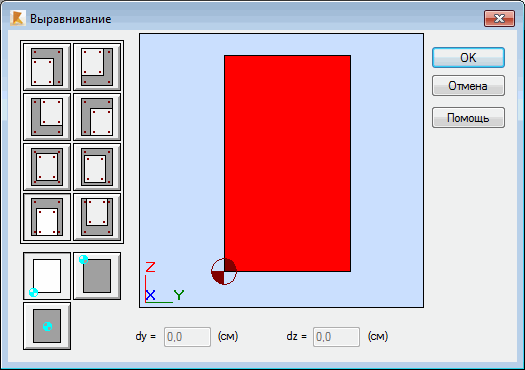

Если выбран сегмент и нажата кнопка Выравнивание, на экране появляется диалоговое окно Выравнивание (смотрите рисунок ниже). Это окно помогает устанавливать положение сегмента, используя характерные точки сегмента (например, в правом верхнем углу сечения с учетом коллинеарности) В противном случае, выравнивание сечения устанавливается вводом смещений сегмента "dy" и "dz". Контрольная точка выравнивания устанавливается произвольно. Сегмент выравнивается в направлениях Y и Z. Поля "dy" и "dz" показывают возрастание смещения для характерных точек, по отношению к контрольной точке. Изменение контрольной точки приводит к автоматическому перерасчету "dz" на "dy". Сечение, отображенное серым цветом, соответствует выбранному сегменту, белое и желтое сечения относятся к прилегающему сегменту (контрольный сегмент для выравнивания).

Прим.: Левый край пролета не подвергается выравниванию.

Если активна опция Использование конического сечения, то линейное изменение типа поперечного сечения, назначается при помощи ввода в поле h2 значения высоты правого ребра выбранного сегментa. Примечание: для левой консоли значение h2 соответствует левой грани сегмента.

Дополнительно используя кнопку Положение ребер сечения, определяют ребра сечения выбранного сегмента. Механизм такой же, как и для опции Выравнивание.
