Эта опция позволяет выбирать опции и варианты нагрузки, которые должны быть рассмотрены в процессе расчета соединений.
Опция вызывается из панели Соединения:
- при выборе иконки
на панели инструментов; - при выборе пункта меню Соединения > Расчет.
Прим.: Для расчета соединений стальных конструкций в текущей версии программы Robot доступны следующие нормы: Еврокод 3 (ENV 1993-1-1:1992 и EN 1993-1-8:2005), французские стальные нормы CM66 и польские стальные нормы PN-90/B-03200. Доступны национальные версии норм "Еврокод 3" для стальных соединений: французские (NF-EN 1993-1-8:2007) и польские (PN-EN 1993-1-8:2006).

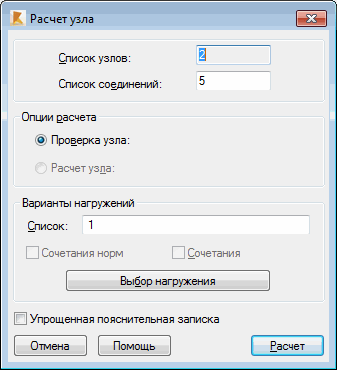

При выборе этой опции на экране появится диалоговое окно Расчеты соединений.
Задают параметры расчета:
- Список узлов – узлы, входящие в соединение (только для чтения).
- Список соединений - соединения, которые будут рассчитаны.
- Опции расчета:
- проверка соединения - при выборе данной опции можно после расчетов проверить, какой из созданных узлов удовлетворяет условиям норм;
- прочность соединения - при выборе данной опции прочность созданного узла будет настроена во время расчета (будут указаны максимальные усилия для созданного узла). На данный момент эта опция отсутствует.
- Варианты нагружений
- список - поле для отображения выбранных нагрузок. Здесь должны быть введены номера нагрузок;
- сочетания и сочетания норм - используются для быстрого выбора списка нагружений, созданного для конструкции. Если эти опции включены, то поле редактирования Список недоступно и программа автоматически вводит в это поле номера всех сочетаний и/или сочетаний норм соответственно.
- Выбор нагрузки:
Прим.: Опции Сочетания норм и Сочетания доступны только тогда, когда сочетания норм или сочетания были созданы в конструкции.
Для того, чтобы показать записку упрощенного расчета с основной информацией о рассчитанном или проверенном соединении, выбирают опцию Упрощенная записка.
