Модальный расчет

Чтобы открыть диалоговое окно Модальный расчет необходимо выбрать команду меню Инструменты > Рабочие настройки > Расчет конструкции > Модальный расчет.

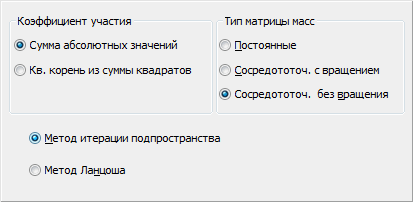

В этом диалоговом окне выбираются следующие параметры модального расчета:

• Коэффициент участия

  Сумма абсолютных значений - коэффициент участия при динамическом расчете определяется как квадратный корень суммы квадратов для каждого направления.

  Квадратный корень суммы квадратов — коэффициент участия при динамическом расчете определяется как квадратный корень из суммы квадратов для каждого направления.

• Тип матрицы масс

  Согласованная - матрица с вращательными степенями свободы.

  Сосредоточенная с вращением - диагональная сосредоточенная матрица с вращательными степенями свободы.

  Сосредоточенная без вращений - диагональная матрица масс без учета вращательных степеней свободы.

• Метод решения задачи о собственных значениях:

  Метод итерации подпространства - используется метод итерации подпространства при решении задачи о собственных значениях.

  Метод Ланцоша - при решении задачи о собственных значениях используется метод Ланцоша. Это означает, что находятся первые n собственных значений и собственных векторов при некотором допустимом отклонении. Этот метод основан на приведенной задаче о собственных значениях системы уравнений с векторами Ланцоша.

Прим.: Нельзя использовать метод Ланцоша для отдельных конструкций (для метода Ланцоша требуется сосредоточенная T матрица трехдиагональная, а для отдельных конструкций - согласованная T матрица). Для того, чтобы использовать метод Ланцоша, необходимо соединить отдельные конструкции таким образом, чтобы не изменилась модель конструкции. Например, между опорами можно добавить стержень. Если выбирается метод Ланцоша, то расчет выполняется с использованием метода итераций в подпространстве.
