NQM

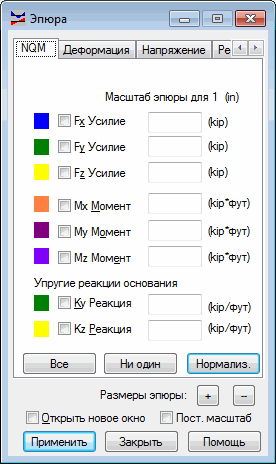

При переходе на вкладку "NQM" диалоговое окно Эпюры для стержней выглядит так.

В этом окне можно выбрать величины, для которых будут построены эпюры:

• усилия: FX, FY и FZ;(если один из этих параметров выбран на экране отображаются эпюры усилий FX , FY или FZ)
• моменты: MX, MY и MZ (если один из этих параметров выбран на экране отображаются эпюры моментов MX, MY или MZ).
• реакции упругого основания: KY и KZ – результаты, представляющие собой реакцию упругого грунта (R = K u, где R - величина реакции, K - коэффициент постели упругого основания, u - перемещение) вдоль длины стержня в местной системе координат, если для стержня было определено упругое основание ; цвета эпюр KY и KZ соответствуют цветам эпюр FY и FZ.

Для каждого из вышеуказанных значений выбирается соответствующий цвет и масштаб.

Ниже расположены следующие кнопки:

• Все – выводятся эпюры всех величин;
• "Ни одной": диаграммы скрыты.
• Нормализовать – эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
