Упругое основание (стержни)

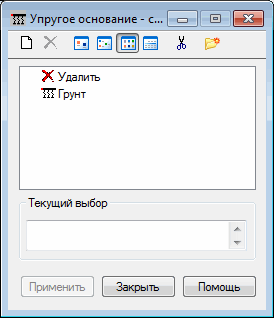

Диалоговое окно "Упругое основание: стержни", в котором можно определить элементы конструкции упругого основания, открывается двумя способами:

• Выберите меню "Геометрия" > "Дополнительные атрибуты" > "Стержень на упругом основании".
• Щелкните .

Расчеты стержней с выбранным типом упругого основания выполняются на основании классического алгоритма упругого основания Винклера (возможно определение однонаправленного отрыва).

Прим.: Упругое основание можно задать только для конструкций определенного типа. Ниже представлены возможные направления упругого основания для используемого типа конструкции (степени свободы, возможные для выбранного типа конструкции).

ПЛОСКАЯ РАМА	KZ
ПРОСТРАНСТВЕННАЯ РАМА	KY, KZ, HX
РЕШЕТКА	KZ, HX
ПЛИТА	KZ, HX
ОБОЛОЧКА	KY, KZ, HX
ПЛОСКАЯ ФЕРМА	не удается определить
ПРОСТРАНСТВЕННАЯ ФЕРМА	не удается определить

В верхней части диалогового окна "Упругое основание: стержни" расположены следующие значки:

• : добавление нового типа упругого основания (Новый тип упругого основания);
• : удаление выбранного типа упругого основания из активного списка;
• , , и : представление активного списка типов упругого основания в виде большого или малого значка, короткого или полного списка;
• : удаление из активного списка всех типов упругого основания, не используемых в проектируемой конструкции;
• : открытие диалогового окна Управление метками.

Тип упругого основания для элементов конструкции определяется в два этапа.

1. Определение типа упругого основания

   Если тип упругого основания не выбран или требуется добавить новый тип к имеющемуся списку, щелкните значок "Новое упругое основание". При этом:

   • если ни один тип упругого основания не выделен, щелкните значок "Новое упругое основание", чтобы открыть диалоговое окно для задания нового типа упругого основания; первая вкладка активна, а содержимое поля соответствует последнему определению упругого основания (за исключением поля "Метка") или принимаются параметры по умолчанию;
   • если выделен один из типов упругого основания, щелкните значок "Новое упругое основание", чтобы открыть диалоговое окно для задания нового типа упругого основания; вкладка, соответствующая этому типу упругого основания, активна. Все поля, кроме поля "Метка", заполняются на основе выделенного типа.

   Двойным щелчком на элементе в активном списке типов упругих оснований можно открыть диалоговое окно для создания нового типа упругого основания. Таким образом открывается диалоговое окно Новый тип упругого основания со всеми редактируемыми полями, заполненными соответственно типу упругого основания, выбранного пользователем. После того как соответствующее изменение параметров типа упругого основания завершено, оно добавляется (обновленное) в активный список нажатием на кнопку "Добавить" или клавишу Enter. Если метка не изменяется, то появляется такое же предупреждение, как при определении нового типа упругого основания.

2. Назначение типа упругого основания элементам конструкции выполняется так же, как и в случае других атрибутов конструкции (поперечных сечений стержней, типов опор и др.).

Для удаления назначенного для стержня конструкции типа упругого основания:

1. щелкните в активном списке;
2. в конструкции выберите объект, в котором требуется удалить упругое основание.

Этот тип основания не может быть изменен. Способ его задания идентичен процедуре присвоения типа упругого основания элементам конструкции.
