Сбор этапов

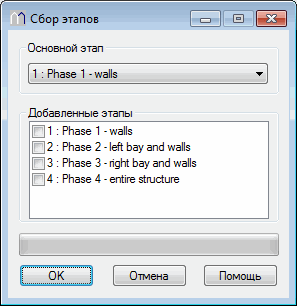

Опция Сборка этапов используется, чтобы сформировать результаты для выбранного заключительного этапа расчета конструкции. Обычно это должна быть завершенная конструкция. Опция приводит к "склеиванию"результатов указанных этапов и позволяет сравнивать отдельные этапы графически. В верхней части диалогового окна определяется Основной этап (это должна быть полная конструкция). Чтобы определить Дополнительные этапы, нужно выбрать соответствующий этап. Каждый этап может быть добавлен или удален из текущего списка, который является основой для сбора этапов.

При представлении окончательного этапа слияния отображаются все элементы. Активные элементы отображаются непрерывными линиями, неактивные элементы – пунктирными линиями. Нагружения на этом этапе определяются на основе нагружений, определенных для каждого этапа.

Прим.: При определении последовательных этапов конструкции нужно обратить внимание на нумерацию стержней конструкции. для осуществления операции объединения этапов стержни должны иметь во всех последовательных этапах расчета одинаковые номера, это позволит объединить результаты, полученные на отдельных этапах расчета для одних и тех же стержней / элементов.

Для выполнения операций сборки этапов нужно:

1. выбрать основной этап (это должна быть полная конструкция);
2. выбрать этапы, которые должны быть включены в процесс сборки этапов конструкции;
3. нажать на кнопку ОК.

Результаты сборки конструкции, выполненной таким способом, будут представлены, если пользователь выберет этап Склеенная конструкция/1- ^ый этап перед сборкой в диалоговом окне Этапы.

Синтаксис сборки этапов (текстовый файл):

(COLlecting (<список этапов>) (BASe <номер основного этапа>))

где:

COLlecting -результаты автоматического распределения предварительно созданных этапов.

phases_list - количество распределенных этапов. Список номеров может быть дискретным.

BASe – номер основного этапа (относится к процессу распределения этапов
