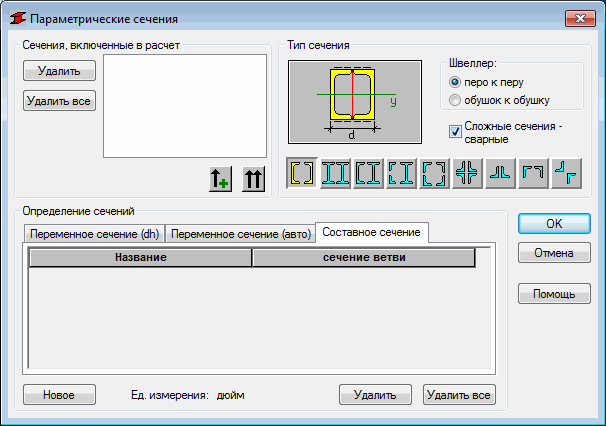

Данная опция доступна на вкладке "Составное сечение" в диалоговом окне Параметрические сечения. Отображается следующее диалоговое окно:
Диалоговое окно предлагает девять типов наиболее часто используемых составных сечений (сечения можно выбрать в поле Тип сечения в верхней части диалогового окна справа):
– два швеллера, поставленные лицом к лицу или спиной к спине;
- два двутавра;
- швеллер и двутавр (швеллер поставлен лицом или спиной);
- два уголка и двутавр;
- четыре уголка пером к перу;
- четыре уголка обушок к обушку;
- два уголка, соединенные в форме T обушком к обушку короткими или длинными сторонами;
- два уголка, соединенные в форме C перо к перу короткими или длинными сторонами;
- два уголка, соединенные в форме креста.
Для некоторых типов составных сечений доступна опция Составные сечения - сварные; если опция активна, то пояса составного сечения предполагаются приваренными по длине сечения.
Определение семейства составных сечений.
Для того, чтобы определить семейство (группу) составных сечений, пользователь должен:
- в поле Имя назначить имя сечения (программа автоматически предлагает имя составного сечения);
- в поле Сечение пояса определить начальное сечение, которое положит начало генерации семейства составных сечений; после выбора в этом поле программа автоматически открывает диалоговое окно Выбор сечения, в котором можно из базы данных сечений выбрать необходимое сечение пояса;
- определить начальное расположение поясов, из которых составляется составное сечение, то есть шаг (расстояние между поясами)- в поле редактирования d и приращение шага - в поле редактирования dd; для определения максимального шага поясов, пользователь должен ввести значение в поле редактирования dmax.
Метод создания составного сечения.
Программа автоматически создает семейство составных сечений на базе начальных данных, определенных пользователем. Первое составное сечение в семействе составных сечений составляется из двух начальных сечений, расположенных на расстоянии d. Последовательные составные сечения образуются без изменения размеров сечения поясов путем увеличения расстояния d на величину приращения dd, пока не будет достигнута величина dmax. После этого программа автоматически увеличивает сечение пояса на один размер и образует новые составные сечения, начиная снова с шага d и продолжая увеличивать шаг, пока не будет достигнута величина dmax. Программа выполняет генерацию сечений, пока не дойдет до конца базы данных, то есть пока не будет исчерпана возможность выбора новых сечений.
Пример:
Составное сечение .
Сечение пояса (начальное сечение) - C240
Расстояние между поясами - d=25 см
Приращение шага dd = 5 см
Максимальный шаг dmax = 30 см
Программа создаст семейство сечений с именем, например, 2CF, содержащее 9 сечений. Когда генерация сечений будет закончена, последним сечением семейства C-сечений будет сечение C300. Ниже представлены полученные сечения:
2CF(d25) C 240
2CF(d30) C 240
2CF(d35) C 240
2CF(d25) C 260
2CF(d30) C 260
2CF(d35) C 260
2CF(d25) C 300
2CF(d30) C 300
2CF(d35) C 300
Метод генерации сечений, которые требуют определения двух размеров (горизонтального d и вертикального b), аналогичен методу создания сечений с одним характерным размером. Размеры d и b изменяются одновременно на величину dd и db соответственно, эти величины определяются пользователем.
Следует заметить, что показанное выше диалоговое окно используется для определения процедуры создания новых групп составных сечений. Фактически генерация сечений имеет место в процессе проектирования групп элементов с использованием определенных параметрических групп сечений.
