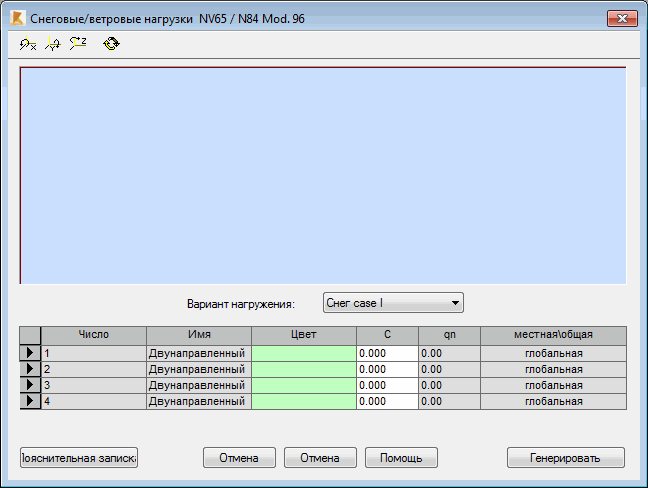

В диалоговом окне Параметры снеговой и ветровой нагрузки в 3D нажимают на кнопку Применить, тогда на экране появляется показанное ниже диалоговое окно.
В диалоговом окне располагается схема определяемой конструкции и список созданных вариантов снеговой и ветровой нагрузки. Вид конструкции генерируется с помощью использования просмотрщика Open GL. На схеме конструкции показаны нагруженные грани с отмеченными цветом надписями.
Можно выбрать вариант для отображения в списке Варианты нагрузки. Список вариантов содержит только варианты снеговой и ветровой нагрузки, другими словами, нагрузки, которая относится к характеру нагрузок – снег/ветер.
В таблице представлены все поверхности конструкции. Для поверхностей, не загруженных программой Robot автоматически, значения нагрузки принимаются равными нулю.
Для вариантов ветровой нагрузки, определенных в соответствии с нормами NV 65, таблица предоставляет следующие данные:
- номер грани;
- имя грани;
- цвет грани;
- значение коэффициента наружного давления, которое прикладывается программой Robot к каждой грани для выбранного варианта нагружения автоматически;
- значение коэффициента внутреннего давления, которое прикладывается программой Robot к каждой грани для выбранного варианта нагружения автоматически;
- значение коэффициента Ce-Ci, вычисляемого на основе значений параметров Ce и Ci;
- значение коэффициента DELTA, которое присваивается каждой грани автоматически;
- значение коэффициента положения ks, определяемого программой Robot автоматически;
- значение давления qH, зависящего от введенных пользователем данных снег/ветер и вычисляемого программой Robotавтоматически;
- значение давления ветра qr(z), рассчитываемое в зависимости от значения перечисленных коэффциентов.
- Система в которой действует нагрузка снег/ ветер.
Значения параметров Ce, Ci, DELTA и QH в таблице упомянутого выше диалогового окна могут быть изменены. Значения, располагающиеся в полях Ce-Ci и qr(z), пересчитываются немедленно после того, как сделаны изменения в полях таблицы.
Для вариантов снеговой нагрузки, определенных в соответствии с NV 65, таблица предоставляет следующие данные:
- номер грани;
- имя грани;
- цвет грани;
- величина давления нормальной или случайной снеговой нагрузки (в зависимости от варианта нагружения);
- высота над уровнем моря;
- величина давления, вычисленная в зависимости от высоты над уровнем моря.
Для вариантов нагрузки, которая не относится к нагрузкам характера – снег/ ветер, ячейки таблицы будут пусты. При нажатии на кнопку Создать упомянутое выше диалоговое окно закрывается, и создаются нагрузки, действующие на поверхностях.
При нажатии на кнопку Создать упомянутое выше диалоговое окно закрывается, и создаются нагрузки, действующие на поверхностях. Нагрузки прикладываются в форме давления на плоские объекты. При этом могут использоваться как местная, так и глобальная системы координат. Нагрузки приводятся к стержням в процессе создания модели конструкции.
Набор коэффициентов, которые используются для определения снеговой и ветровой нагрузки, сохраняются в проекте. Поэтому пользователь может редактировать коэффициенты и параметры нагрузок в процессе работы.
При нажатии на кнопку Поясн.записка создается текстовый файл, содержащий значения созданных для всех вариантов нагружения и сохраненных параметров нагрузки снег/ ветер. Пояснительная записка открывается в текстовом редакторе программы Robot.
