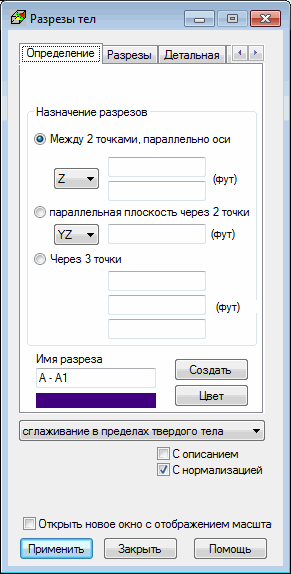

При переходе на вкладку "Определение" диалоговое окно Разрезы твердых тел выглядит так.
Предварительное предположение при вычерчивании карт на разрезах твердых тел – это то, что на всех разрезах карты нарисованы для одной результирующей величины. Это основное отличие от представления эпюр на разрезах плит, где для каждой эпюры может быть различная результирующая величина.
Для результатов, зависящих от локального направления в конечном элементе, направление определяется независимо от секущей плоскости. Например, если показывается карта напряжения Sxx, то направление напряжения x будет определено пользователем независимо от секущей плоскости.
Таким образом, карты на разрезах – это только другая форма вычерчивания карт для величин, выбранных в диалоговом окне Карты на твердых телах. Следовательно, можно показывать карты на внешнем контуре твердых тел или на их внутренних разрезах.
Опции, доступные на этой вкладке, позволяют определять разрезы твердых тел, выполненных с помощью плоскости. Оперирование и содержимое вкладки для создания разреза такое же, как и для создания разреза для оболочных конструкций.
Можно создавать следующим образом:
- с помощью вертикальной плоскости, задаваемой двумя точками. При этом соэдается вертикальная полоса, ограниченная двумя точками в плоскости, параллельной глобальной оси Z;
- как разрез, параллельный выбранной основной плоскости (XZ, XY, ZY) в глобальной координатной системе, проходящий через заданную точку;
- с помощью плоскости, задаваемой тремя точками в пространстве.
Для создания разреза в конструкции поступают следующим образом:
- выбирают метод создания разреза;
- определяют параметры разреза;
- назначают его название;
- выбирают для него цвет;
- Нажмите кнопку "Создать".
Созданный разрез будет добавлен в список разрезов на вкладке "Разрезы".
