Образ экрана. Таблицы

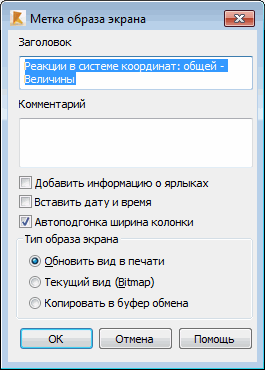

Это диалоговое окно используется для сохранения образа экранного представления таблицы, который можно использовать в проектной документации в дальнейшем.

Доступ

1. Щелкните правой кнопкой мыши вид таблицы и выберите Образ экрана или
2. щелкните любую область таблицы и выберите Файл Образ экрана.

Элементы диалогового окна

Заголовок

Введите название для образа экрана.

Комментарий

При необходимости, в этом поле можно ввести комментарий.

Вкладка "Добавить информацию"

Добавление информации в образ экрана на вкладке Информация используемой таблицы.

Вставка даты и время

Вставка даты и времени в документацию.

Авторегулировка ширины столбца

Ширина столбцов автоматически регулируется таким образом, чтобы на странице отображалось оптимальное количество столбцов.

Прим.: Снимите этот флажок, если требуется изменить ширину столбца вручную.

Тип образа экрана

• Обновить вид перед печатью: обновление образа экрана в документации каждый раз при печати или при предварительном просмотре. В это обновление включена текущая геометрия, данные и результаты проекта.
• Текущий вид (PNG): создание файла *.png. Рисунок показывает состояние проекта в момент захвата экрана. При изменении модели конструкции вид не обновляется, что удобно при анализе результатов расчета больших конструкций.
• Копировать в буфер обмена: Образ экрана сохраняется в буфер обмена в текущем виде и может быть вставлен в документацию.

Прим.: Список образов экрана находится в диалоговом окне Формирование отчета на вкладке "Образ экрана". Отсюда образы экрана можно перенести в проектную документацию конструкции.
