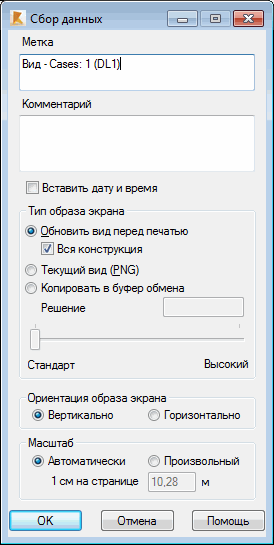

Используйте это диалоговое окно для сохранения образа экрана, который далее можно использовать в проектной документации.
- Доступ
-
- Щелкните правой кнопкой мыши в окне Вид и выберите
Образ экрана или - Перейдите к окну Вид, а затем выберите Файл
Образ экрана.
- Щелкните правой кнопкой мыши в окне Вид и выберите
Элементы диалогового окна
- Метка
- Введите имя образа экрана.
- Комментарий
- Введите комментарий (необязательно).
- Вставка даты и время
- Вставка даты и времени в документацию.
- Тип образа экрана
-
- Обновить вид перед печатью: обновление образа экрана в документации каждый раз при печати или при предварительном просмотре. Обновление охватывает текущую геометрию, данные и результаты проекта.
- Вся конструкция: автоматическое обновление экрана со всеми элементами. Обновление охватывает строки, панели и любые другие объекты, добавленные позднее. Если флажок "Вся конструкция" снят, то новые элементы не включаются в вид конструкции. Прим.: Изменения геометрии, например, удаление элементов обновляются при подготовке распечатки.
- Вся конструкция: автоматическое обновление экрана со всеми элементами. Обновление охватывает строки, панели и любые другие объекты, добавленные позднее. Если флажок "Вся конструкция" снят, то новые элементы не включаются в вид конструкции.
- Текущий вид (PNG): создание файла *.PNG. На рисунке показан проект в момент создания образа экрана. При изменении модели конструкции вид не обновляется, что удобно при анализе результатов для больших конструкций.
- Копировать в буфер обмена: образ экрана сохраняется в буфер обмена в текущем виде, после чего может быть вставлен в документацию.
- Разрешение: доступно, если выбран параметр "Текущий вид" (PNG) или "Копировать в буфер обмена". Этот регулятор используется для настройки разрешения экрана. Выбранные настройки разрешения отображаются в поле над регулятором.
- Обновить вид перед печатью: обновление образа экрана в документации каждый раз при печати или при предварительном просмотре. Обновление охватывает текущую геометрию, данные и результаты проекта.
- Ориентация образа экрана
- Выберите ориентацию для образа экрана.
- Масштаб
- Выберите масштаб образа экрана (автоматический или пользовательский).
Прим.: Список образов экрана находится в диалоговом окне Формирование отчета на вкладке "Образ экрана". Отсюда образы экрана можно перенести в проектную документацию.
