Работа данной опции по созданию снеговой и ветровой нагрузки, действующей на поверхности трехмерных конструкций, аналогична генерации нагрузок, приложенных к двумерным рамам. Этапы генерации снеговых и ветровых нагрузок для двумерных рам и для трехмерных конструкций показаны ниже в сравнении:
|
Плоская рама |
Трехмерная конструкция |
|---|---|
|
1. Генерация внешней границы. |
1. Определение поверхности (создание списка поверхностей). |
|
2. Определение параметров норм. |
2. Определение параметров норм. |
|
3. Определение коэффициентов. |
3. Определение коэффициентов (значения коэффициентов могут быть изменены). |
|
4. Применение нагрузок к стержням конструкции. |
4. Создание плоской нагрузки (с помощью заданной поверхности), которая будет перенесена в на стержни конструкции. |
Опция Снеговые/ветровые нагрузки 2D/3D активизируется:
- Выберите меню "Нагрузки" > "Ветер и снег" > "Ветер и снег 2D/3D".
- Щелкните
.
- ветровые нагрузки всегда рассчитываются с коэффициентом 1;
- коэффициенты Ce для кровель всегда устанавливаются с учетом кровли с плоской поверхностью;
- генерация снеговых нагрузок не учитывает сбор снега (снег на акротериях и на нескольких крышах);
- полная или частичная проницаемость стен не учитывается.

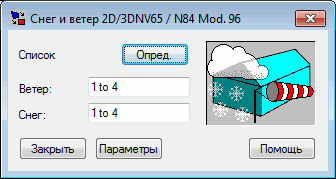

В диалоговом окне пользователь может определить список поверхностей, для которых будут создаваться варианты нагрузки снег/ ветер. Нажатие кнопки Определить открывает диалоговое окно Полилиния - контур, в котором можно определить поверхности, подвергнутые снеговой/ ветровой нагрузке. В полях Ветер и Снег могут быть выбраны определенные пользователем поверхности, для которых генерируется снеговая или ветровая нагрузка - пользователь может для каждой грани конструкции определить площадь давления ветра или снега. Если для определения параметров используется автоматическая генерация снеговой/ ветровой нагрузки, пользователь должен нажать на кнопку Параметры.
При нажатии на кнопку Параметры открывается диалоговое окно, в котором может быть определена группа параметров, соответствующих выбранным нормам.
