Чтобы просмотреть параметры "Символы на печати" и "Печать", нажмите кнопку Печать в диалоговом окне Параметры.

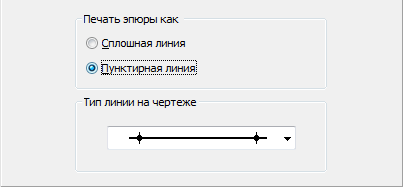

При выборе параметра Символы на печати можно выбрать типы представления графиков и размерных линий, применяемых при печати.
Параметр Печать обеспечивает следующие возможности:
- окончательный редактор чертежей;
- толщину линий в распечатке;
- будут ли цвета линий при печати изображены как оттенки серого либо нет.
В качестве окончательного редактора чертежей можно выбрать редактор Autodesk® AutoCAD® Structural Detailing (если он установлен) или Autodesk Robot Structural Analysis Professional 2016 (по умолчанию).
Чтобы открыть диалоговое окно, в котором можно выбрать толщину линий при печати, используйте следующие кнопки:
- Конструкции: стержни, деформированные стержни, эпюры и символы.
- Нагрузка: сосредоточенная, линейная и плоскостная нагрузка.
- Линии: полилинии, оси конструкции, размерные линии и легенды.
Выбор параметра Печать цветов как оттенков серого для представления цвета линий при печати как оттенков серого.
