3D Structure Viewer — это интерактивный инструмент навигации, который позволяет просмотреть расчетную модель, показать результаты расчета и определить предупреждения, возникшие при расчете на динамическом виде. Кроме типов результатов, доступных в Revit, он позволяет отображать дополнительные типы результатов для модели и изучать подробные результаты для каждого элемента.
Доступ
Доступ к 3D Structure Viewer можно получить со страницы "Модель" на веб-сайте Autodesk® 360 Structural Analysis. Для этого нажмите кнопку
(3D Structure Viewer), расположенную в таблице для каждого выполненного расчета в модели.
3D Structure Viewer также доступен на вкладке "Отчеты" для выбранного расчета в следующих областях:
- Общий вид
- Модель конструкции (только в отчетах по статическому расчету)
- Список предупреждений, выявленных в процессе расчета. Прим.: Можно также щелкнуть выбранную ссылку предупреждения в списке, чтобы открыть 3D-вид.

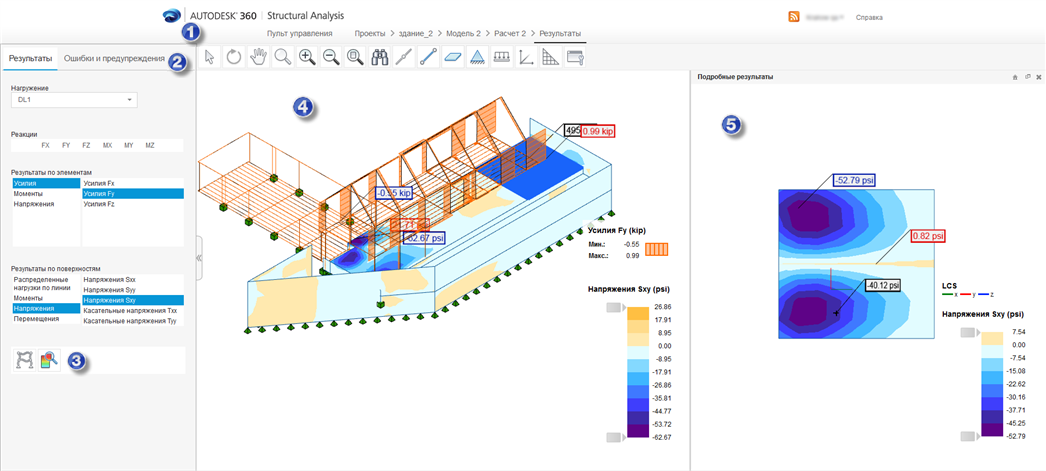

Обзор
- 1. Навигация и параметры
-
В данном разделе содержатся команды, позволяющие работать с моделью на виде и задавать параметры отображения для модели и результатов. См. раздел Действия с моделью и ее параметрами в 3D Structure Viewer.
- 2. Вкладки
-
- Результаты.
Отображение списка результатов в зависимости от типа выполняемого расчета: статический или расчет собственного веса. Также эти типы результатов можно просматривать в Revit.
- Ошибки и предупреждения
Отображение ошибок и предупреждений, выявленных в процессе расчета на 3D-виде. Эта вкладка отображается для расчетов, которые содержат ошибки или предупреждения, возникшие во время вычислений. Элементы модели, вызывающие ошибки или предупреждения, отмечаются идентификаторами элементов из Revit.
См. раздел Визуализация результатов расчета несущих конструкций в 3D Structure Viewer.
- Результаты.
- 3. Дополнительные результаты доступны только на веб-сайте
-
Дополнительные типы результатов могут быть просмотрены и изучены только на веб-сайте. Загрузить их в Revit невозможно. Типы доступных результатов зависят от типа анализа. Также можно показать подробные результаты для элемента, выбранного на виде. См. следующие разделы: Результаты в 3D Structure Viewer и Визуализация результатов расчета несущих конструкций в 3D Structure Viewer.
- 4. 3D-вид

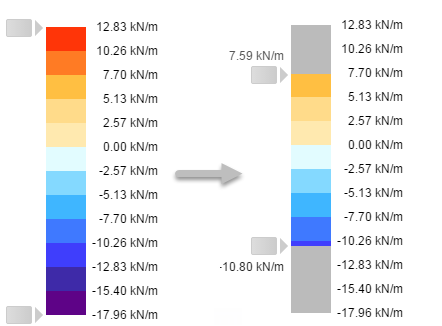

- Расчет модели на 3D-виде. Отображает выбранный тип результата для модели. Параметры отображения задаются в диалоговом окне "Параметры". Для сужения диапазона значений результатов нажмите и удерживайте диапазоны легенды и перемещайте их вверх/вниз.
- 5. Просмотр подробных результатов
- Просмотр подробных результатов открывается при нажатии на кнопку
(Просмотр подробных результатов). На этом виде отображаются предельные значения для выбранного типа результата, карты (для элементов поверхности) и схемы (элементов) для элемента, выбранного на 3D-виде (4). Также можно просмотреть значения результатов в выбранных точках.
Требования
3D Structure Viewer требует доступа к технологии WebGL в браузере.
Если WebGL не поддерживается, средство просмотра не сможет отобразить необходимую информацию. Больше сведений о WebGL можно получить на сайте www.khronos.org/webgl.
