Визуализация и анализ результатов расчетов в 3D Structure Viewer

3D Structure Viewer может использоваться для просмотра типов результатов для статического расчета и расчета собственного веса. Также имеется возможность отображения дополнительных типов результатов и подробных результатов для конкретного элемента. При возникновении ошибок или предупреждений во время расчета можно идентифицировать элементы, вызвавшие их, в 3D Structure Viewer.

Отображение результатов

1. На вкладке "Результаты" из списка вариантов нагружения выберите вариант нагружения, для которого требуется отобразить результаты.
2. Выберите тип результата для отображения, например, "Моменты".
3. При необходимости выберите подтип результата, например, "Моменты My".

   Можно выбрать несколько типов результатов для отображения. Максимальные значения для выбранного результата для всей модели отображаются на 3D-виде.

4. Выберите элемент модели на 3D-виде.
5. Нажмите значок "Просмотреть подробные результаты" , чтобы открыть вид "Подробные результаты".

   Будет показан вид элемента, выбранного в модели, предельные значения выбранных результатов для данного элемента, карты для элементов поверхности и диаграммы для элементов.

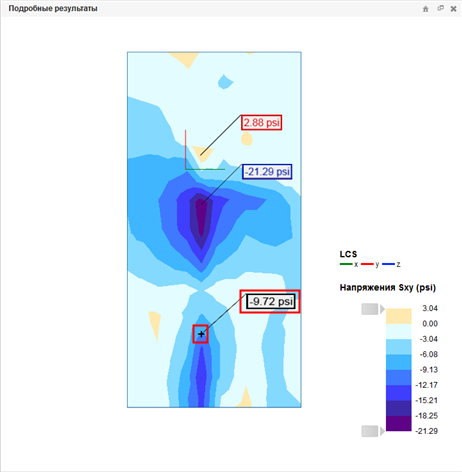

6. На виде "Подробные результаты" щелкните на элементе, чтобы выбрать точку, для которых требуется отобразить значения результатов.

   Выбранная точка помечается черным знаком +. Значения результатов в данной точке отображаются в поле под видом элемента.



   На подробном виде элементом можно также манипулировать. Чтобы восстановить исходное положение, щелкните значок "Исходный вид" в правом верхнем углу подробного вида.

Можно одновременно вывести на экран несколько типов результатов на виде и на подробном виде.

Прим.: На вкладке "Результаты" выберите тип результатов, отображаемых на виде в данный момент, чтобы отменить его выбор.

Определение элементов, вызвавших предупреждения и ошибки на виде

1. Перейдите на вкладку "Ошибки и предупреждения".
   Прим.: При возникновении ошибок или предупреждений во время расчета вкладка "Ошибки и предупреждения" отображается рядом с вкладкой "Результаты" в 3D Structure Viewer.
2. Выберите ошибку или предупреждение в списке для отображения.

   Элементы модели, вызвавшие выбранную ошибку или предупреждение, будут выделены на виде. Также для них будут отображены идентификаторы элементов Revit.

Прим.: Неустранимые ошибки отмечены красным восклицательным знаком ().

Можно также выбрать ошибку или предупреждение для отображения на виде следующим способом:

• Нажмите клавишу "." на клавиатуре для отображения следующей ошибки на виде
• Нажмите клавишу "," на клавиатуре для отображения предыдущей ошибки на виде

Также можно просмотреть на виде элементы, вызвавшие ошибку или предупреждение, щелкнув предупреждение в списке предупреждений в отчете.
